Заземлитель ЗОН-110Б-II УХЛ1 предназначен для заземления нейтрали силового трансформатора, не имеющего защиты от замыканий на землю.

Заземлитель устанавливается на стационарных трансформаторных подстанциях в сетях переменного тока на номинальное напряжение 110 кВ, а также на передвижных трансформаторных подстанциях.  Заземлитель ЗОН-110Б-IIУХЛ1 совместно с приводами ПР-01-2УХЛ1 или ПРГ-00-2УХЛ1 обеспечивает ручное включение и отключение в условиях, нормированных  ГОСТ 15543-70 и ГОСТ 15150-69 для категории I исполнения УХЛ1.

Условия эксплуатации заземлителя:

1) высота над уровнем моря не более 1000 м;
2) толщина гололеда не более 20 мм;
3) скорость ветра не более 40 м/с при отсутствии гололеда и до 15 м/с при гололеде.

Длина пути утечки опорной изоляции заземлителя типа ЗОН-110Б-IIУХЛ1 соответствует категории Б (II) ГОСТ 9920 для класса напряжения 110 кВ.

В условном обозначении типов заземлителей принято:

  • З - заземлитель;
  • О - однополюсный;
  • Н - наружной установки;
  • 110 - номинальное напряжение, кВ;
  • Б - усиленная изоляция;
  • II - вариант исполнения;
  • УХЛ - климатическое исполнение;
  • 1 - категория размещения.

Отдельно поставляются изоляторы для заземлителей: С4-450-II М УХЛ1.

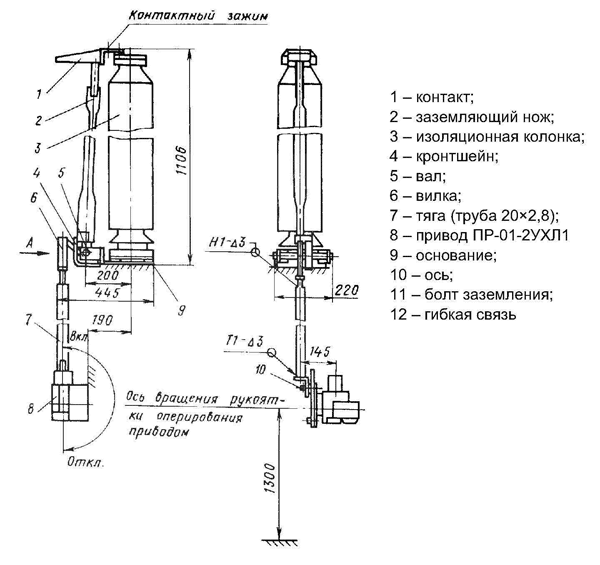

Заземлитель ЗОН-110Б-II УХЛ1

Заземлитель ЗОН-110Б-II УХЛ1 - ООО ПТК "Энергомаш" (Украина)

Технические характеристики:

Наименование параметра

Норма

Номинальное напряжение, соответствующее наибольшему
рабочему напряжению, кВ

110 (126)

Номинальный ток, А

400

Номинальная частота, Гц

50

Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА

6,3

Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА

15,75

Время протекания номинального кратковременного
выдерживаемого тока (время короткого замыкания), с

3

Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда Н, не менее

800

Масса, кг.

64

Варианты обозначения: заземлитель ЗОН-110БII УХЛ1, ЗОН110Б-IIУХЛ1, 3OH-110M-II УХЛ1, ЗОН-110Б-2 УХЛ1
