Разъединители переменного тока высокого напряжения серий РВЗ-10/400, РВЗ-10/630 и РВЗ-10/1000 предназначены:

-для отключения и включения под напряжением участков электрической цепи высокогоРазъединитель РВЗ-10 третьего исполнения напряжения при отсутствии нагрузочного тока или для изменения схемы соединения;

-для обеспечения безопасного производства работ на отключенном участке;

-для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Разъединители устанавливаются в сетях переменного тока, частоты 50 и 60 Гц напряжением 10 кВ.

Структура условного обозначения разъединителей РВЗ на 10 кВ:

РВЗ-10/Х Х ХХ

  • Р - разъединитель;
  • В - внутренней установки;
  • З - с заземляющими ножами;
  • 10 - номинальное напряжение, кВ;
  • Х - номинальный ток, А (400, 630, 1000, 1600);

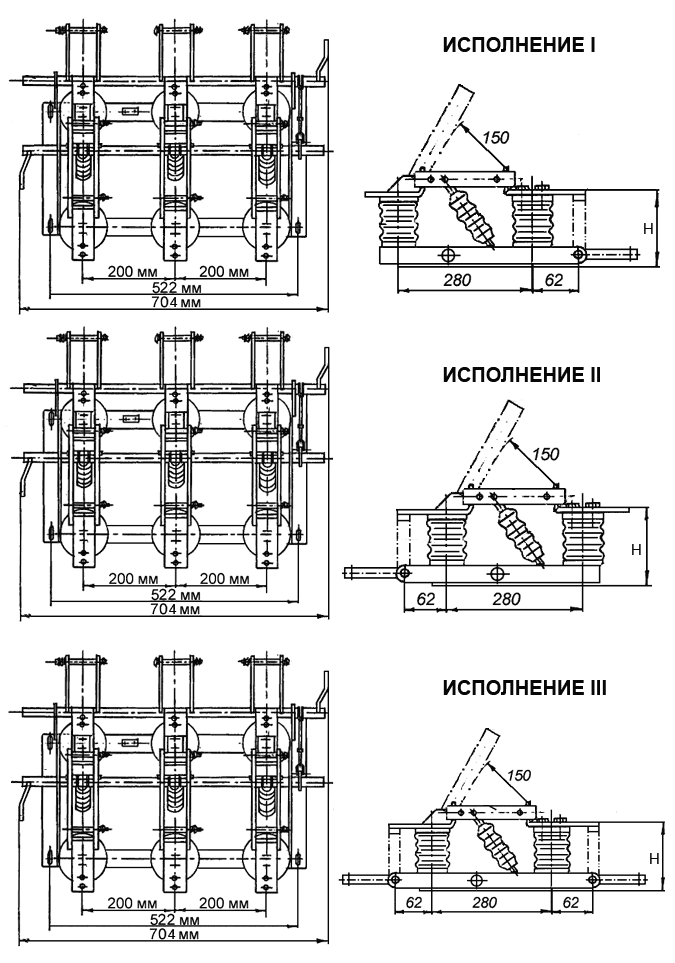

  • Х - I - заземляющие ножи со стороны разъемных контактов; II - заземляющие ножи со стороны шарнирных контактов; III - заземляющие ножи с двух сторон;
  • ХХ - климатическое исполнение и категория размещения.

Разъединители серии РВЗ в отличие от РВ, в зависимости от варианта исполнения, имеют один или два вала с заземляющими ножами.

Для управления каждым заземляющим валом необходим отдельный привод. В разъединителях РВЗ предусмотрена механическая блокировка между валом основных ножей и валом заземляющих ножей, исключающая ошибочные операции между заземляющими и основными ножами.

Управление разъединителями производится при помощи рычажных приводов серии ПР. При этом, в зависимости от варианта исполнения разъединителя приводов может быть от 2 или 3 шт.

Дл ремонта разъединителей РВЗ возможна поставка комплектующих: опорных изоляторов ИО-10-3,75 У3, ИОР-10-3,75 УХЛ2 и тяговых ИТГР-10/750-65 У3, а также приводов ПР-10А





Технические характеристики:

Наименование параметра РВЗ-10/400 РВЗ-10/630 РВЗ-10/1000
Номинальное напряжение, кВ 10 10 10

Номинальный ток, А

400

630

1000

Предельный сквозной ток, кА

40

50

80

Ток термической стойкости, кА
- главных ножей
- ножей заземления


16
16


20
20


31,5
31,5

Время протекания тока термической стойкости, с
- для главных ножей
- для заземлителей



3
1



3
1



3
1

Масса разъединителя, кг.

29/33

31/35

34/39

Разъединитель РВЗ-10/400, РВЗ-10/630, РВЗ-10/1000

Варианты обозначения: РВЗ10/400, РВЗ-10/630, РВЗ10/1000
