Однополюсные разъединители РВО-10/400 УХЛ2, РВО-10/630 УХЛ2 и РВО-10/1000 УХЛ2 предназначены для коммутации под напряжением участков электрической цепи при Разъединитель РВОотсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.

Структура условного обозначения разъединителя РВО:

РВО-10/Х УХЛ2:

  • Р - разъединитель,
  • В - внутренней установки,
  • О - однополюсный,
  • 10 - номинальное напряжение, кВ,
  • Х - номинальный ток, А (400, 630, 1000)
  • УХЛ - климатическое исполнение по ГОСТ 15150,
  • 2 - категория размещения по ГОСТ 15150.

Разъединители РВО изготавливаются в климатическом исполнениях УХЛ2 и предназначены для работы в следующих номинальных условиях: высота над уровнем моря - до 1000 м; температура окружающего воздуха - от -60 до +40 С; верхнее значение относительной влажности воздуха - 100% при температуре +25 С (с конденсацией влаги).

Разъединители РВО-10/400 УХЛ2 также применяются для коммутации конденсаторов связи типа СМП и СМПВ на номинальное напряжение 110 кВ. При этом, по дополнительному заказу, с целью повышения надежности, возможно изготовление разъединителей РВО на базе изоляторов наружной установки типа ИОС-10/500 УХЛ1 и С4-80 II УХЛ1.

Управление разъединителями серии РВО производится при помощи штанги ручного управления (в комплект поставки не входит).

Для ремонта разъединителей РВО возможна поставка изоляторов типа ИО-10-3,75 У3 и ИОР-10-3,75 УХЛ2.





Технические характеристики:

Наименование параметра РВО-10/400 РВО-10/630 РВО-10/1000
Номинальное напряжение, кВ 10 10 10

Номинальный ток, А

400

630

1000

Предельный сквозной ток, кА

40

50

80

Ток термической стойкости, кА

16

20

31,5

Время протекания тока термической стойкости, с

3

3

3

Масса разъединителя, кг.

6,3

6,7

12,7

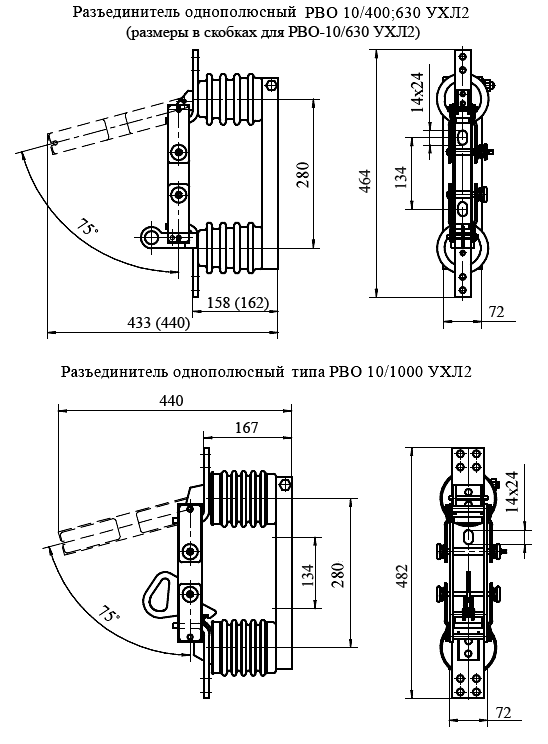

Разъединитель РВО-10/400 УХЛ2, РВО-10/630 УХЛ2, РВО-10/1000 чертеж

Варианты обозначения: РВО10/400, РВО10/630, РВО10/1000, РВО10/400УХЛ2, РВО10/630УХЛ2, РВО10/1000УХЛ2
