Разъединители высоковольтные наружной установки на 35 кВ серии РНД и РНДЗ предназначены для включения и отключения находящихся под напряжением обесточенных участков электрических цепей высокого напряжения, а также заземления отключенных участков при помощи заземляющих ножей (при их наличии).

Структура условного обозначения:

  • Р – разъединитель;
  • Н – наружной установки;
  • Д – двухколонковый;
  • З – с заземляющими ножами (без заземляющих ножей индекс отсутствует);
  • Х – количество и расположение заземляющих ножей (1а – с одним ножем со стороны главного ножа с ламелями, 1б – без ламелей, 1 – с любой стороны, 2 – с двумя ножами);
  • 35 – номинальное напряжение, кВ;
  • Б – усиленное исполнение изоляции – категория Б по ГОСТ 9920 (при нормальном исполнении индекс отсутствует);
  • Х – номинальный ток, А (1000, 2000);
  • У1, – климатическое исполнение и категория размещения по ГОСТ 15150-69 и
    ГОСТ 15543-70.

Разъединители на 35 кВ серии РНД и РНДЗ классифицируются по току и по наличию ножей заземления:

- РНД-35/1000 У1, РНД-35Б/1000 У1 – без ножей заземления;
- РНДЗ.1а-35/1000 У1 – с одним ножом заземления со стороны главного ножа с ламелями;
- РНДЗ.1б-35/1000 У1, РНДЗ.1б-35Б/1000 У1, РНДЗ.1б-35/2000 У1,
РНДЗ.1б-35Б/2000 У1 – с одним заземляющим ножом со стороны главного ножа без ламелей;
- РНДЗ.1-35/1000 У1, РНДЗ.1-35Б/1000 У1, РНДЗ.1-35/2000 У1, РНДЗ.1-35Б/2000 У1 – с одним ножом заземления с любой стороны;
- РНДЗ.2-35/1000 У1, РНДЗ.2-35Б/1000 У1, РНДЗ.2-35/2000 У1, РНДЗ.2-35Б/2000 У1 – с двумя ножами заземления.

Разъединители изготавливаются в виде отдельных полюсов, соединяемых на месте монтажа с приводами, и между собой – с помощью соединительных элементов в одно-, двух или трехполюсный аппарат.




Разъединитель РНД-35 и РНДЗ-35 на 35 кВ

Технические характеристики:

Исполнение по номинальному напряжению

Номиналь-ный ток, А

Ток терми-ческой стойкости, кА

Ток электро-динамической стойкости, кА

Время короткого замыкания главных ножей, с

Допустимое тяжение проводов, Н

Разъединители 35 кВ 1000 А:
РНД-35/1000 У1,
РНД-35Б/1000 У1,
РНДЗ.1а-35/1000 У1,
РНДЗ.1б-35/1000 У1,
РНДЗ.1б-35Б/1000 У1,
РНДЗ-1-35/1000 У1,
РНДЗ-1-35Б/1000 У1,
РНДЗ-2-35/1000 У1,
РНДЗ-2-35Б/1000 У1

1000

25

63

3

500

Разъединители 35 кВ 2000 А: РНДЗ.1б-35/2000 У1,
РНДЗ.1б-35Б/2000 У1,
РНДЗ.1-35/2000 У1,
РНДЗ.1-35Б/2000 У1,
РНДЗ.2-35/2000 У1,
РНДЗ.2-35Б/2000 У1

2000

31,5

80

3

780

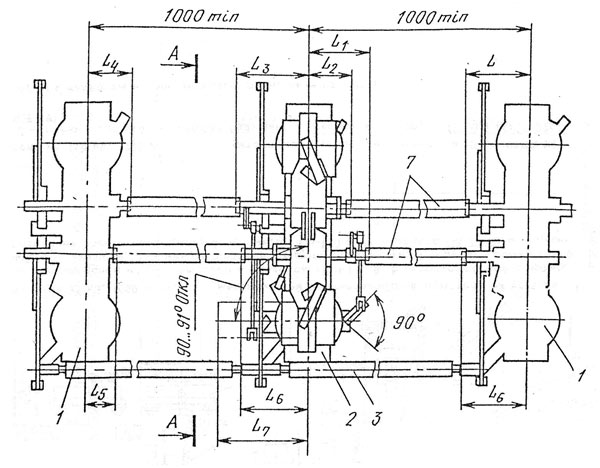

Разъединитель  РНД-35/1000 У1, РНД-35Б/1000 У1, РНДЗ.1а-35/1000 У1, РНДЗ.1б-35/1000 У1, РНДЗ.1б-35Б/1000 У1, РНДЗ-1-35/1000 У1, РНДЗ-1-35Б/1000 У1 РНДЗ-2-35/1000 У1, РНДЗ-2-35Б/1000 У1, РНДЗ.1б-35/2000 У1,   РНДЗ.1б-35Б/2000 У1, РНДЗ.1-35/2000 У1,   РНДЗ.1-35Б/2000 У1, РНДЗ.2-35/2000 У1, РНДЗ.2-35Б/2000 У1 вид сверху

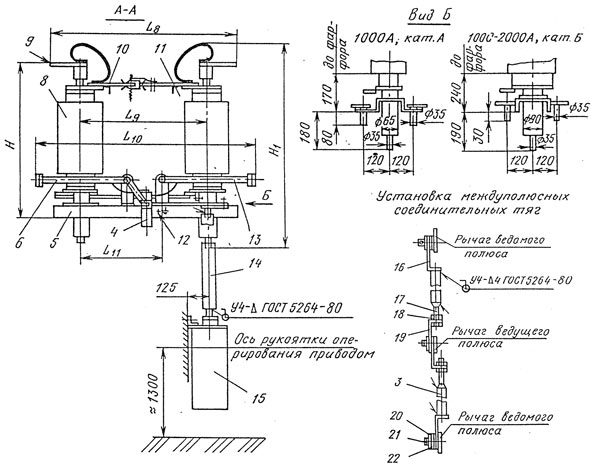

Разъединитель  РНД-35/1000 У1, РНД-35Б/1000 У1, РНДЗ.1а-35/1000 У1, РНДЗ.1б-35/1000 У1, РНДЗ.1б-35Б/1000 У1, РНДЗ-1-35/1000 У1, РНДЗ-1-35Б/1000 У1 РНДЗ-2-35/1000 У1, РНДЗ-2-35Б/1000 У1, РНДЗ.1б-35/2000 У1,   РНДЗ.1б-35Б/2000 У1, РНДЗ.1-35/2000 У1,   РНДЗ.1-35Б/2000 У1, РНДЗ.2-35/2000 У1, РНДЗ.2-35Б/2000 У1 вид сбоку
Общий вид, габаритные, установочные и присоединительные размеры разъединителя:
1 – полюс ведомый; 2 – полюс ведущий; 3 – труба 25 х3,2; 4 – контактный вывод заземляющего контура; 5 – цоколь; 6, 13 – ножи заземления; 7 – труба 45х6; 8 – изолятор;
9 – контактный вывод главного токоведущего контура; 10 контактный нож с ламелями; контактный нож без ламелей; 12 – болт заземления; 14 – труба 32х3,2; 15 – привод;
16, 19 – накладки; 17 – вставка; 18 – гайка М16; 20 – шайба 20х1; 21 – шплинт 5х28;
22 – шайба 20х4.

Тип

L

L1

L2

L3

L4

L5

L6

L7

L8

L9

L10

L11

H

H1

На 1000 А (кат. А)

210

210

155

270

55

20

240

340

775

540

1070

330

645

870

На 1000 А (кат. Б)

260

220

160

260

160

220

250

405

855

620

1280

370

820

1100

На 2000 А (кат. Б)

260

220

160

260

160

220

250

405

944

620

1280

370

870

1140
