Разъединители РЛНД-10/400 У1, РЛНДз-10/400 У1 трехполюсныРЛНД-10/400 У1е предназначены для включения и отключения под напряжением обесточенных участков цепи номинального напряжения до 10 кВ, а также заземления отключенных участков при помощи стационарных заземлителей (РЛНДз).

Условия эксплуатации:

  • температура окружающего воздуха от +40 С до -45 С,
  • окружающая среда - промышленная атмосфера тип П,
  • скорость ветра при отсутствии гололеда до 36 м/с,
  • степень загрязнения изоляции по ГОСТ 9920-89 П и 1У,
  • толщина корки льда до 20 мм ,
  • высота над уровнем моря не более 1000 м .

Разъединители изготавливаются в исполнении У категории 1 по ГОСТ-15150-69.
Разъединители РЛНД10/400 У1, РЛНДз10/400 У1 поставляются в комплекте с приводом ПР(З)-УХЛ1.

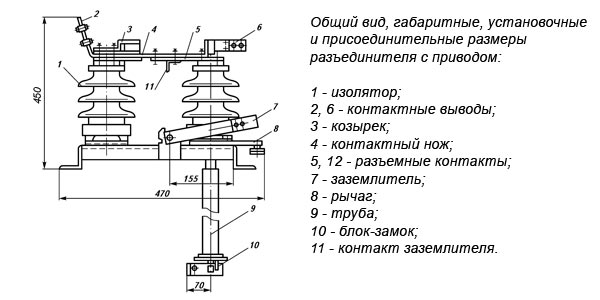

Разъединитель РЛНД-10/400 У1, РЛНДз-10/400 У1

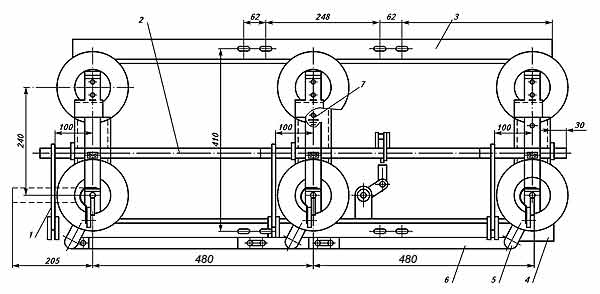

Разъединитель РЛНД-10/400 УХЛ1, РЛНДз-10/400 УХЛ1 вид сверху
Общий вид, габаритные, установочные и присоединительные размеры разъединителя:
1 - заземлитель (для РЛНДз) ; 2 - вал заземлителя (для РЛНДз) ; 3 - уголок; 4 - швеллер;
5 - рычаг; 6 - тяги; 7 - болт заземления (для РЛНДз)

Разъединитель РЛНД-10/400 УХЛ1, РЛНДз-10/400 УХЛ1 вид сбоку

Технические характеристики:

Наименование параметра

РЛНД-10/400 У1

РЛНДз-10/400 У1

Класс напряжения сети, кВ действ.

10

10

Наибольшее рабочее напряжение, кВ

12

12
Номинальный ток, А
400
400
количество заземляющих ножей
-
1
Механический ресурс разъединителей и приводов, циклов ВО
10000
10000
Средний ресурс до кап. ремонта, лет.
10
10
Масса, кг., не более
40
42

Варианты обозначения: разъединитель РЛНД10/400 У1, РЛНДз10/400 У1, РЛНД10/400У1, РЛНДз10/400У1,
РД-10/400 У1, РДз-10/400 У1, РЛНД-10/400 У 1, РЛНД-1-10/400 У1, РЛНД-I-10/400 У1
