Трансформатор ТПОЛ-10 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно. Трансформатор изготовлен в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150




ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-10

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от минус 45°С до плюс 40°С для исполнения "У3" и от минус 10°С до плюс 45°С для исполнения "Т3";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Наименование параметра
Норма
Номинальное напряжение, кВ
10 или 11
Наибольшее рабочее напряжение, кВ
12
Номинальный первичный ток, А
20;30;40;50;75;80;100;150;200;300
400;600;800;1000;1500, 2000
Номинальный вторичный ток, А
1; 5
Номинальная частота, Гц
50 или 60
Количество вторичных обмоток
2 или 3
Номинальная вторичная нагрузка при
cos j= 0,8, В-А:
обмотки для измерений
обмотки для защиты


до 30
15
Номинальный класс точности вторичной
обмотки:
для измерений
для защиты


 0,2 ;0,2S; 0.5S; 0,5; 1,0
10Р
Номинальная предельная кратность обмотки для
защиты при номинальном первичном токе, А:
20–400
600, 1000
800
1500
2000


10
16
20
23
19
Кратность трехсекундного тока термической
стойкости при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000; 1500
2000


38
45
40
32
27
20
Кратность тока электродинамической стойкости
при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000


96
114
102
81,5
68,7
66,7
51
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42
75

Габаритные размеры

Тип
Номинальный первичный
ток, А
Размеры, мм
Рис.
Масса, кг
S, мм.
d, мм
H, мм
B, мм
C, мм
h, мм
ТПОЛ-10;
ТПОЛ-10-2
300, 400, 600
800
1000
1500, 2000
5 или 6,5
9,5
11,5
18
9
11
11
13
32
250
413
-
1
20
20-200
6
11
40
2
ТПОЛ-10-1 300-1500
-
32
-
3
ТПОЛ-10-3 20-200
6
11
140
388
513
26
4 22
300-1500
См. ТПОЛ-10;
ТПОЛ-10-2
70
290
453
42

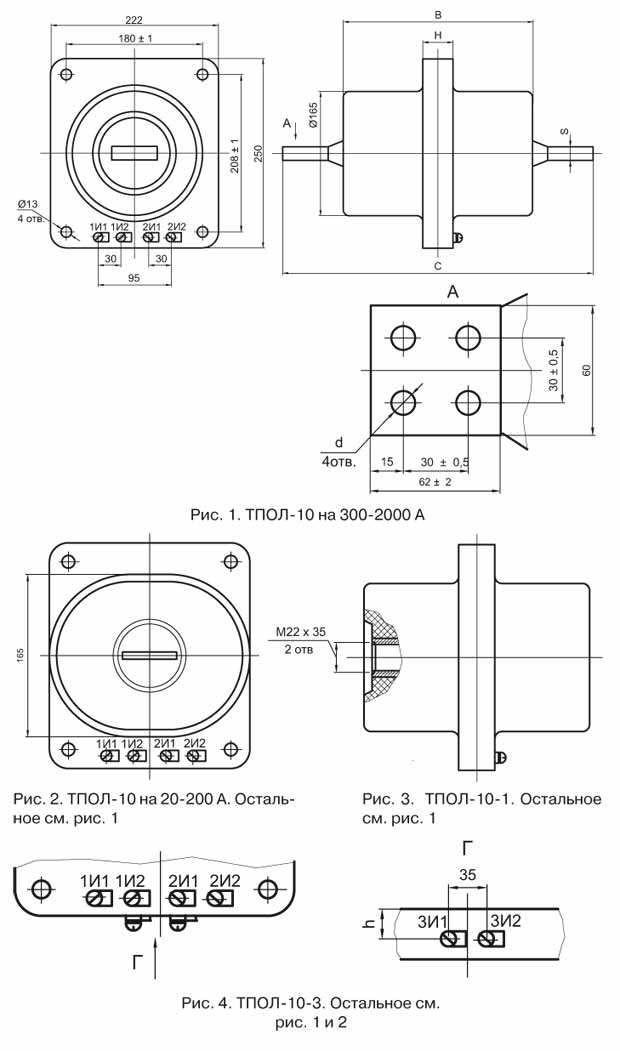

Чертеж

Трансформатор ТПОЛ-10 У3

Варианты обозначения: трансформатор ТПОЛ10, ТПОЛ-10У3, ТПОЛ10У3, ТПОЛ10-1, ТПОЛ10-2, ТПОЛ10-3
