Трансформатор ТПЛК-10 предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, в установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформатор ТПЛК-10 встраивается в комплектные распределительные устройства (КРУ) типа КР-10/31.5. Трансформатор изготавливаются в исполнениях "У" и "Т" категории размещения 3 по ГОСТ 15150




ОПОРНО-ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПЛК-10

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • рабочее значение температуры окружающего воздуха с учетом перегрева
    внутри шкафа КРУ от минус 45 С до плюс 50 С для исполнения «У3» и от минус
    10 С до плюс 55 С для исполнения «Т3»;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальный первичный ток, А
10; 15; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Номинальное напряжение, кВ
10 или 11
Наибольшее рабочее напряжение, кВ
12
Номинальная частота переменного тока, Гц
50 или 60
Номинальный вторичный ток, А
1; 5
Номинальная вторичная нагрузка с коэффициентом
мощности cos j= 0,8, В-А:
обмотка для защиты
обмотка для измерений


15
10
Масса max, кг
48
Класс точности:
обмотки для измерений
обмотки для защиты

0,2; 0,2S; 0,5; 0,5S
10Р
Номинальная предельная кратность обмотки
для защиты для номинального тока, А:
10–400
600–800
1000–1500


12
17
20
Ток электродинамической стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100–600
800
1000
1500


2,47
3,7
7,4
14,8
74,5
94,5
118
177
Трехсекундный ток термической стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100
150
200
300
400
600
800
1000
1500


0,47
0,71
1,42
2,36
4,72
7,1
9,45
14,1
18,9
28,3
37,8
47,2
70,8
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42
75
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42
75

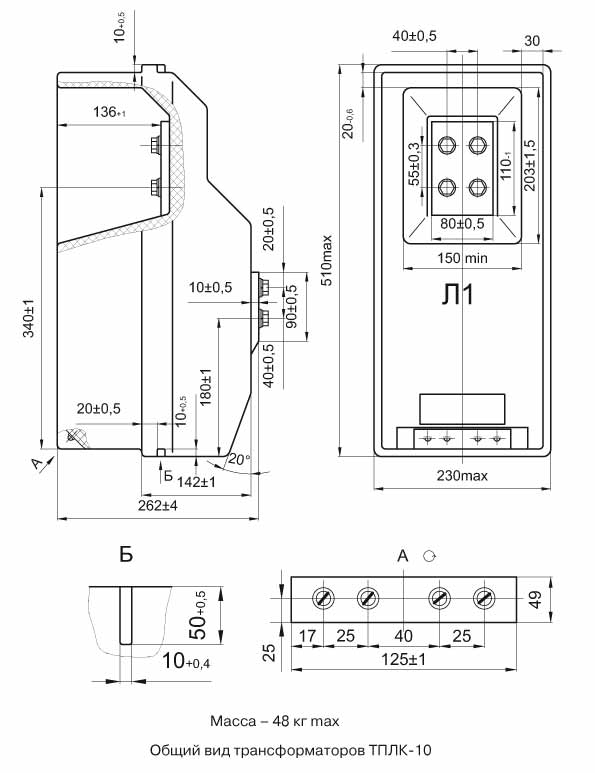

Чертеж

Трансформатор ТПЛК-10

Варианты обозначения: трансформатор ТПЛК10, ТПЛК-10У3, ТПЛК10У3
