Трансформатор тока ТОЛ-35 предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформатор предназначен для наружной установки в открытых распредустройствах. Трансформатор изготавливается в климатическом исполнении "УХЛ1" и "Т1" ГОСТ 15150 с литой изоляцией. Длина пути утечки III по ГОСТ 9920.




ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-35

Технические характеристики:

Наименование параметра
Норма для конструктивного исполнения трансформатора
II
III
Номинальное напряжение, кВ
35
Номинальная частота, Гц
50 или 60
Номинальный первичный ток, А
15, 20, 30, 40, 50, 75
100, 150, 200, 300,
400, 600, 800, 1000
1500, 2000
500, 1000,
2000, 3000
Номинальный вторичный ток, А
1; 5
Число вторичных обмоток:
для измерений
для защиты

1
2
Класс точности:
вторичной обмотки для измерений

обмоток для защиты
0,2 S; 0,5 S
10 P/10 P
(5Р/5Р)
10 P/10 P
(5Р/5Р)
Номинальная нагрузка вторичной обмотки с
cos j = 0,8, B-A:
для измерений



30
для защиты
30
50
Номинальная предельная кратность обмоток для защиты
20
Коэффициент безопасности приборов
обмотки для измерений, не более
1; 5
Трехсекундный ток термической стойкости, кА
0,7 – 55
49 – 57
Ток электродинамической стойкости, кА
3 – 141
125 – 145
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

95
190

Конструктивное исполнение
Номинальный первичный ток, А Рис.
II
15–800
1000, 1500, 2000
2
1
III
500
1000, 2000, 3000
2
1

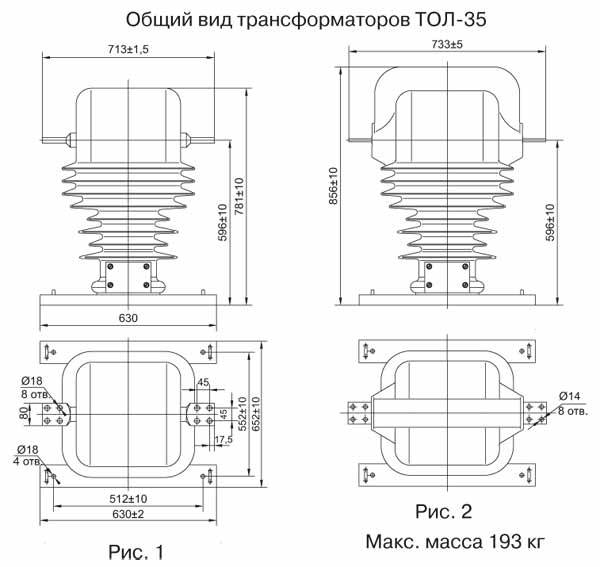

Чертеж:

Трансформатор ТОЛ-35

Варианты обозначения: трансформатор ТОЛ35 УХЛ1, ТОЛ35УХЛ1
