Соединительные кабельные муфты из термоусаживаемых материалов 3 СТП 10-50/120, 3 СТП 10-150/240, 4 СТП 1-25/95, 4 СТП 1-50/150, 4 СТП 1-150/240 предназначены для соединения 3-х и 4-х жильных кабелей с бумажной пропитанной и пластмассовой изоляцией на переменное напряжение от 1 (4 СТП 1-25/95, 4 СТП 1-50/150, 4 СТП 1-150/240) до 10 кВ (3 СТП 10-50/120, 3 СТП 10-150/240. Муфты СТп устанавливаются: в земле (непосредственно в грунте, в туннелях и в каналах); на открытом воздухе (на эстакадах, кабельных полках и т.п.)




Муфта соединительная
3 СТП 10-50/120, 3 СТП 10-150/240, 4 СТП 1-25/95,
4 СТП 1-50/150, 4 СТП 1-150/240

Технические характеристики

Наименование муфты

кол-во жил

Напряжение

сечение кабеля мм2

3 СТП 10-50/120 для кабеля 50-120 мм

3

до 10 кВ

50, 70, 95, 120

3 СТП 10-150/240 для кабеля 150-240 мм

3

до 10 кВ

150, 185, 240

4 СТП 1-25/95 для кабеля 25-95 мм

4

до 1 кВ

25, 35, 50, 70, 95

4 СТП 1-50/150 для кабеля 50-150 мм

4

до 1 кВ

50, 70, 95, 120, 150

4 СТП 1-150/240 для кабеля 150-240 мм

4

до 1 кВ

150, 185, 240

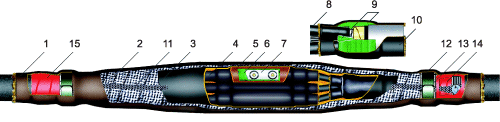

Схема соединительной муфты

1 - шланг ; 2 - сетка металлическая экранная ; 3 - шланг с экранным слоем 4 - манжета изолирующая с экранным слоем ; 5 - манжета подкладная ; 6 - пластина - регулятор ; 7 - соединитель болтовой ; 8 - жильная трубка. ; 9 - лента - регулятор ; 10 - перчатка ; 11 - провод заземления ; 12 - пружина ; 13 - терка ; 14 - лента - герметик ; 15 - лента - герметик.


Варианты обозначения: Муфта 3 СТП 10-50/120, 3 СТП 10-150/240, 4 СТП 1-25/95,
4 СТП 1-50/150, 4 СТП 1-150/240, 3СТП 10-50/120, 3СТП 10-150/240, 4СТП 1-25/95, 4СТП 1-50/150, 4СТП 1-150/240, З СТП 10-50/120, З СТП 10-150/240, ЗСТП 10-50/120, ЗСТП 10-150/240, 10 СТП-50/120, 10 СТП-150/240,
1 СТП-25/95, 1 СТП-50/150, 1 СТП-150/240, 10СТП-50/120, 10СТП-150/240, 1СТП-25/95, 1СТП-50/150,
1СТП-150/240, СТПМ-7, СТПМ-8, СТПМ-9, СТПМ-10
