Концевые кабельные муфты из термоусаживаемых материалов 3 КВТП 10-50/120, 3 КВТП 10-150/240, 4 КВТП 1-25/95, 4 КВТП 1-50/150, 4 КВТП 1-150/240 предназначены для оконцевания 3-х и 4-х жильных кабелей с бумажной пропитанной и пластмассовой изоляцией на переменное напряжение от 1 (4 КВТП 1-25/95, 4 КВТП 1-50/150, 4 КВТП 1-150/240) до 10 кВ (3 КВТП 10-50/120, 3 КВТП 10-150/240. Муфты КВТП устанавливаются в помещениях всех категорий влажности.




Муфта концевая
3 КВТП 10-50/120, 3 КВТП 10-150/240, 4 КВТП 1-25/95,
4 КВТП 1-50/150, 4 КВТП 1-150/240

Технические характеристики

Наименование муфты

кол-во жил

Напряжение

сечение кабеля мм2

3 КВТП 10-50/120 для кабеля 50-120 мм

3

до 10 кВ

50, 70, 95, 120

3 КВТП 10-150/240 для кабеля 150-240 мм

3

до 10 кВ

150, 185, 240

4 КВТП 1-25/95 для кабеля 25-95 мм

4

до 1 кВ

25, 35, 50, 70, 95

4 КВТП 1-50/150 для кабеля 50-150 мм

4

до 1 кВ

50, 70, 95, 120, 150

4 КВТП 1-150/240 для кабеля 150-240 мм

4

до 1 кВ

150, 185, 240

Схема концевой муфты



Муфта 1 КВТП

Муфта 10 КВТП

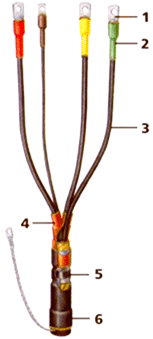

Муфта 1КВТп

1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - перчатка
5 - детали заземления
6 - манжета поясная

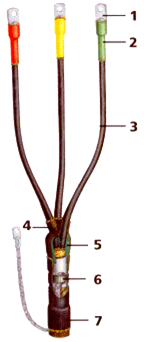

Муфта 10КВТп

1 - наконечник
2 - манжета концевая
3 - жильная трубка
4 - перчатка
5 - лента-регулятор
6 - детали заземления
7 - манжета поясная

Варианты обозначения: Муфта 3 КВТП 10-50/120, 3 КВТП 10-150/240, 4 КВТП 1-25/95,
