Привод УМППривод к разъединителям контактной сети переменного и постоянного тока высокого напряжения УМП-II предназначен для оперирования разъеди¬нителями постоянного тока РКС-3,3/3000 и РКС-3,3/4000, а также разъединителями переменного тока без ножей заземления типа РНД-35/1000, РД-35/1000 и РНДЖ 27,5/1600 и других. Привод электродвигательный УМПЗ-II предназначен для оперирования главным и заземляющим ножами разъединителей типа РКСз-3,3/3000, РНД3-1-35/1000, РНДЖЗ- 27,5/1600 и других однополюсных разъединителей с одним ножом заземления.

Приводы УМП-II и УМПЗ-II предназначены для работы в условиях умеренного климата (климатическое исполнение У, категория размещения — 1 по ГОСТ 15150-69).

Приводы УМП-II (рис. 1) и УМПЗ-II (рис. 2) представляют собой двухступенчатые редукторы, собранные в чугунном корпусе 7. Первая ступень редуктора - прямозубая передача с модулем зацепления 1,5 (шестерня 5, стоящая на валу электродвигателя 12, передает вращение шестерне 10 с передаточным числом 120/13). Вторая ступень редуктора - червячная с модулем зацепления 3, передаточным числом 68/1, червяк 9 передает вращение на червячное колесо (венец) 11, которое смонтировано на фрикционе 1, установленном на выходном валу привода 13.

Редуктор приводится в действие электродвигателем 12, установленным на корпусе 7 под чугунной крышкой 6. Электродвигатель изолируется от корпуса пластмассовой плитой, и зубчатое колесо первой ступени редуктора изолируется от вала пластмассовыми втулками и шайбой.

Реверс привода осуществляется двумя тумблерами, установленными на кронштейне 2, которые переключаются в крайних положениях привода при помощи двух упоров, установленных на выходном валу.

Доступ к механизму привода осуществляется через дверку 8 (рис. 1), открывающуюся отверткой, дверка сблокирована с механизмом привода при помощи кнопки таким образом, что при открытой дверке цепь питания электродвигателя разомкнута и дистанционное управление приводом исключается.

Ручное оперирование приводом осуществляется при открытой дверке ручкой, одеваемой на поворотный рычаг фрикциона.

Дистанционное оперирование приводом осуществляется при закрытой дверке от аппаратуры управления приводами АУП-3 по трехпроводной линии.

Привод электродвигательный типа УМПЗ-II (рис. 2) конструктивно выполнен также, как и привод УМП-II, но имеет некоторые особенности.

Кроме основного выходного вала, предназначенного для оперирования главным ножом разъединителя, в бобышке корпуса привода установлен вал 1, предназначенный для оперирования заземляющим ножом разъединителя.

Оба вала сблокированы специальными шайбами 2, 3 таким образом, что обеспечивается невозможность дистанционного управления приводом при включенном положении вала управления заземляющим ножом.

Оперирование валом управления заземляющим ножом осуществляется той же ручкой, которая используется при ручном оперировании приводом.

Возможна дополнительная поставка двигателей УЛ-062 для ремонтных целей.

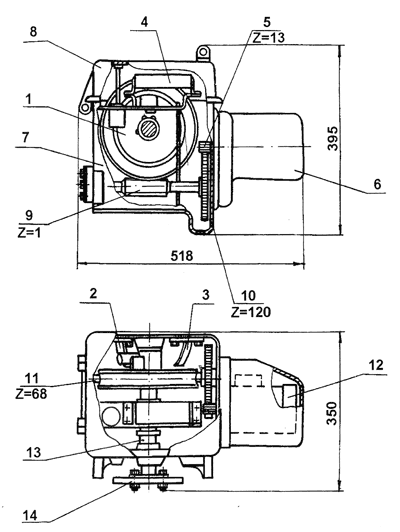

Привод УМП-II

Привод УМП-II (УМП-2)

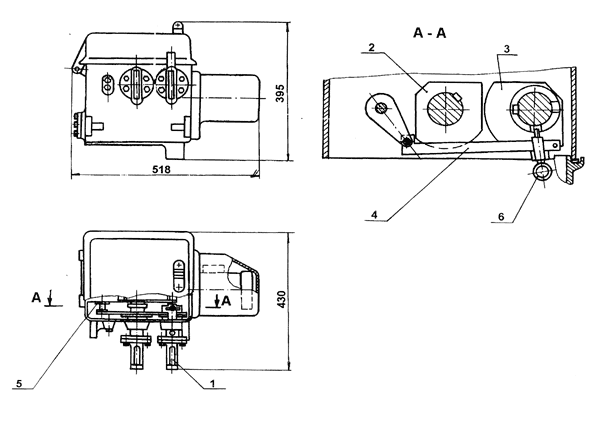

Привод УМПЗ-II

Привод УМПЗ-II (УМПЗ-2)

Технические характеристики:



Привод УМП-II

Привод УМПЗ-II

Максимальный момент на валу управления главным ножом разъединителя, кгс/м

27-40

Угол поворота вал а управления главным ножом разъединителя , град усов

90+/-5

Время выполнения операции «включения» или «отключение» совместно с разъединителем при номинальном напряжении питания , сек ., не более

2,5

Оперирование валом управления главным ножом разъединителя

Ручное и дистанционное от аппаратуры управления приводами АУП -3

Питание

Однофазный переменный ток , 220 В, 50 Гц

Электродвигатель тип

УЛ -062, 250 Вт, 8000 об/мин.

Угол поворота вала управления заземляющим ножом разъединителя , град

-

90+/-5

Оперирование валом управления заземляющим ножом разъединителя

-

ручное

Габаритные размеры (ДхШхВ), мм

518х395х390

518х395х460

Масса, кг.

58

64

Варианты обозначения: Привод УМП-2, УМПЗ-2, УМП2, УМПЗ2, УМПII, УМПЗII
