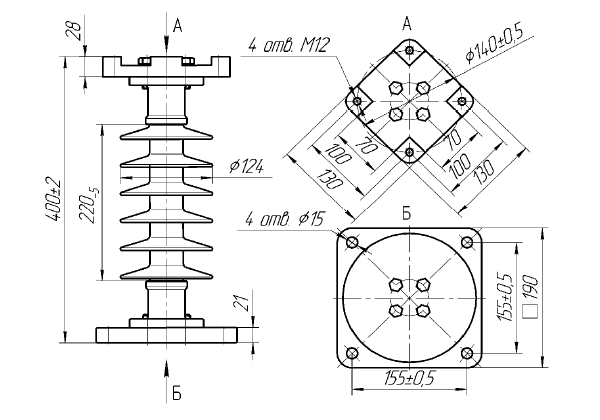

Изолятор СК 10-3,3-125-V УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Полимерный изолятор СК 10-3,3-125-V УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций контактной сети постоянного тока напряжением 3,3 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУУ 31.6-31279430-003-2004.

Преимущества изолятора СК 10-3,3-125-V УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства; лёгкий вес;
более стоек к актам вандализма;
устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог - И10-195 УХЛ1, ОНВП-35-1000 УХЛ1.

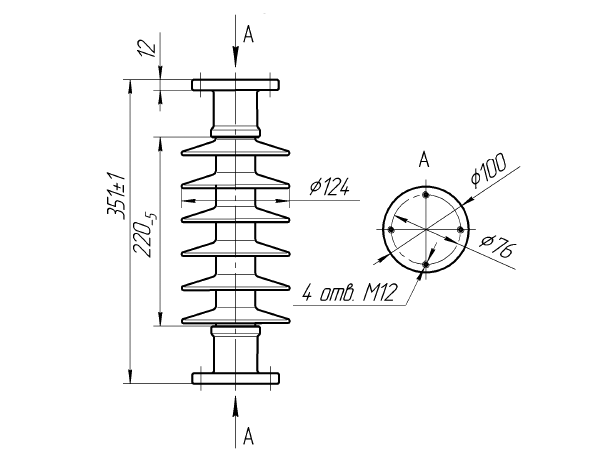

Изолятор СК 10-3,3-125-V-01 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-24

Номинальное напряжение, Кв

3,3

Разрушающая механическая сила на изгиб, Кн не менее

Длина пути утечки, мм

630

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем

75
55

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

125

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения (20+/-2,0) мкСм, кВ не менее

Масса изолятор, кг:
- СК 10-3,3-125-V
- СК 10-3,3-125-V-01

9,75
3,67

Варианты обозначения: Изолятор СК10-3,3-125-V УХЛ1, CK-10-3.3-125-V
