Полимерный опорный изолятор ОСК 8-35-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-011-54276425-2005.

Преимущества изолятора ОСК 8-35-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства, лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ОСК-8-35-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920 и изготавливается в шести вариантах исполнения в зависимости от диаметра и вида крепежных отверстий, а также расстояния между ними.

Заменяемый фарфоровый аналог: изолятор ИОС-35-500-I УХЛ1, С4-195-I УХЛ1, С4-195-II УХЛ1, С12,5-170-I УХЛ1.





Изолятор ОСК 8-35-А-2 УХЛ1,
ОСК 8-35-Б-2 УХЛ1, ОСК 8-35-В-2 УХЛ1,
ОСК 8-35-Г-2 УХЛ1, ОСК 8-35-Д-2 УХЛ1, ОСК 8-35-М-2 УХЛ1

Изолятор ОСК 8-35-А-2 УХЛ1, ОСК 8-35-Б-2 УХЛ1, ОСК 8-35-В-2 УХЛ1, ОСК 8-35-Г-2 УХЛ1, ОСК 8-35-Д-2 УХЛ1, ОСК 8-35-М-2 УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

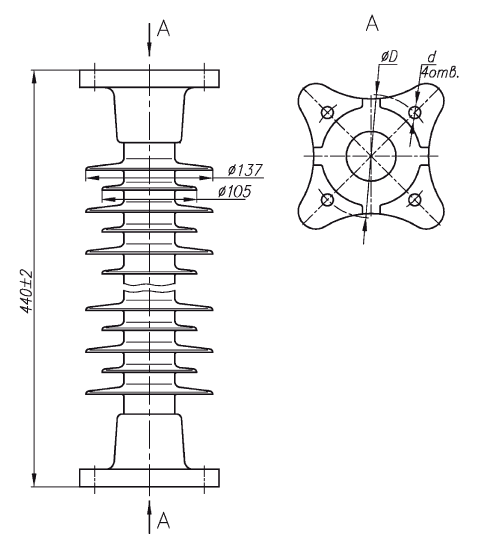

Габаритные размеры:

Наименование параметра Верхний фланец Нижний фланец
D, мм d, мм D, мм d, мм
Изолятор ОСК-8-35-А-2 УХЛ1 140 4 отв. М12 140 4 отв. М12
Изолятор ОСК-8-35-Б-2 УХЛ1 127 4 отв. Ø13 127 4 отв. Ø13
Изолятор ОСК-8-35-В-2 УХЛ1 127 4 отв. М16 127 4 отв. М16
Изолятор ОСК-8-35-Г-2 УХЛ1 140 4 отв. М16 140 4 отв. Ø18
Изолятор ОСК-8-35-Д-2 УХЛ1 127 4 отв. М12 127 4 отв. М12
Изолятор ОСК-8-35-М-2 УХЛ1 140 4 отв. М12 140 4 отв. Ø13

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 95
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 80
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 190
Механическая разрушающая сила на изгиб, кH, не менее 8
Механический разрушающий крутящий момент, Нм, не менее 400
Длина пути утечки, мм, не менее 1050
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более II
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более IV
Вес, кг, не более 7,2



Варианты обозначения: Изолятор ОСК8-35-2УХЛ1, OCK-8-35-2 УХЛ1
