Полимерный опорный изолятор ОСК 8-20-А УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 20 кВ внутри помещения или под навесом.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-017-54276425-2007.

Преимущества изолятора ОСК 8-20-А УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Арматура изолятора выполнена из немагнитного материала, что позволяет устанавливать его в токопроводах, рассчитанных  на большие токи.

Изолятор ОСК 8-20-А УХЛ2 изготавливается в двух вариантах исполнения и предназначен для замены фарфоровых изоляторов ИОР-20-8,0 I УХЛ2.

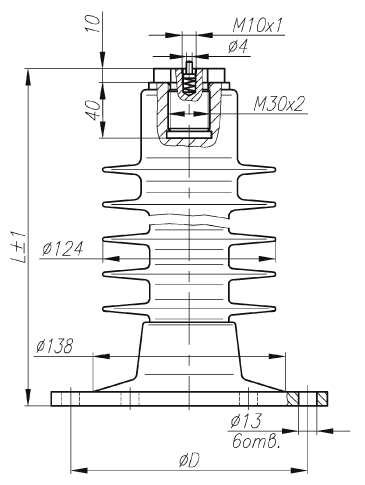

Изолятор ОСК 8-20-А УХЛ2

Изолятор ОСК 8-20-А УХЛ2 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 65
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Механическая разрушающая сила на изгиб, кH, не менее 8
Длина пути утечки, мм, не менее 440
Строительная высота, L, мм 242
Присоединительный размер, D, мм 170
Вес, кг, не более 3,0



Изолятор ОСК 8-20-А УХЛ2 исполнение 3

Изолятор ОСК 8-20-А УХЛ2 исполнение 3 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 65
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Механическая разрушающая сила на изгиб, кH, не менее 8
Длина пути утечки, мм, не менее 400
Высота, L, мм 255
Строительная высота, L1, мм 250
Присоединительный размер, D, мм М145
Вес, кг, не более 3,7



Варианты обозначения: Изолятор ОСК8-20-АУХЛ2, ОСК8-20-А УХЛ2
