Полимерный опорный изолятор ОСК 8-10 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ внутри помещения.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-014-54276425-2005.

Преимущества изолятора ОСК 8-10 УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор изготавливается в одиннадцати вариантах исполнения в зависимости от диаметра и количества отверстий в закладных деталях.

Отдельно изготавливаются изоляторы с закладными деталями  из немагнитных материалов, что позволяют устанавливать их в токопроводах, рассчитанных  на большие токи. Такие изоляторы имеют букву «А» в маркировке.

 Изолятор ОСК-8-10-7 УХЛ2 имеет унифицированную  конструкцию верхних и нижних фланцев и позволяет заменить изоляторы других исполнений типа ОСК-8-10-2 УХЛ2, ОСК-8-10-3 УХЛ2, ОСК-8-10-5 УХЛ2, ОСК-8-10-9 УХЛ2.

Заменяемый фарфоровый аналог: изолятор ИО-10-3,75, ИОР-10-3,75УХЛ2, ИОР-10-7,5 I УХЛ2, ИОР-10-7,5 III УХЛ2.

До введения в действия ГОСТ Р 52082 данный тип изолятора имел маркировку ИОСК-10-8 УХЛ2.





Изолятор ОСК 8-10 УХЛ2
(ИОСК-10-8 УХЛ2)

Изолятор ОСК 8-10-2 УХЛ2, ОСК 8-10-А-2 УХЛ2, ОСК 8-10-3 УХЛ2, ОСК 8-10-А-3 УХЛ2, ОСК 8-10-4 УХЛ2, ОСК 8-10-5 УХЛ2, ОСК 8-10-6 УХЛ2, ОСК 8-10-7 УХЛ2, ОСК 8-10-А-7 УХЛ2, ОСК 8-10-8 УХЛ2, ОСК 8-10-9 УХЛ2, ОСК 8-10-10 УХЛ2, ОСК 8-10-11 УХЛ2, ОСК 8-10-13 УХЛ2 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

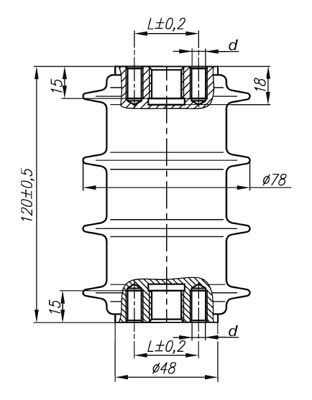

Габаритные размеры:

Наименование изолятора Верхний фланец, мм. Нижний фланец, мм.
L, мм D, мм L, мм d, мм
Изолятор ОСК 8-10-2 УХЛ2
Изолятор ОСК 8-10-А-2 УХЛ2
- 1 отв. М16 - 1 отв. М16
Изолятор ОСК 8-10-3 УХЛ2
Изолятор ОСК 8-10-А-3 УХЛ2
30 2 отв. М8 30 2 отв. М8
Изолятор ОСК 8-10-4 УХЛ2 23 2 отв. М10 23 2 отв. М10
Изолятор ОСК 8-10-5 УХЛ2 - 1 отв. М16 30 2 отв. М8
Изолятор ОСК 8-10-6 УХЛ2 - 1 отв. М16 23 2 отв. М10
Изолятор ОСК 8-10-7 УХЛ2
Изолятор ОСК 8-10-А-7 УХЛ2
30 1 отв. М16
2 отв. М8
30 1 отв. М16
2 отв. М8
Изолятор ОСК 8-10-8 УХЛ2 - 1 отв. М12 18 2 отв. М8
Изолятор ОСК 8-10-9 УХЛ2 30 1 отв. М16
2 отв. М8
- 1 отв. М16
Изолятор ОСК 8-10-10 УХЛ2 - 1 отв. М12 - 1 отв. М12
Изолятор ОСК 8-10-11 УХЛ2 - 1 отв. М10 23 2 отв. М10
Изолятор ОСК 8-10-13 УХЛ2 - 1 отв. М10 - 1 отв. М12

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 75
Механическая разрушающая сила на изгиб, кH, не менее 8
Механическая разрушающая сила на сжатие, кH, не менее 400
Длина пути утечки, мм, не менее 180
Вес, кг, не более 1,0

Варианты обозначения: Изолятор ОСК-8-10 УХЛ2, ОСК8-10 УХЛ2
