Полимерный опорный изолятор ОСК 5-20 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 20 кВ внутри помещения или под навесом.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-014-54276425-2005.

Преимущества изолятора ОСК 5-20 УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Отдельно изготавливается изолятор ОСК-5-20 УХЛ2 с закладными деталями  из немагнитных материалов, что позволяют устанавливать его в токопроводах, рассчитанных  на большие токи. Такой изолятор имеет букву «А» в маркировке.

Заменяемый фарфоровый аналог: изолятор ОФР-20-500 УХЛ2.





Изолятор ОСК 5-20 УХЛ2, ОСК 5-20-А УХЛ2

Изолятор ОСК 5-20 УХЛ2, ОСК 5-20-А УХЛ2 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

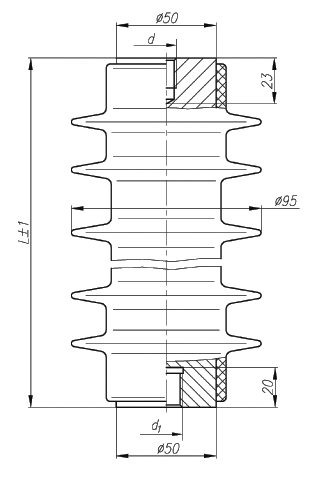

Габаритные размеры:

Наименование изолятора L, мм d, мм d1, мм
Изолятор ОСК 5-20 УХЛ2, ОСК 5-20-А УХЛ2 175 М10 М16

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 65
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Механическая разрушающая сила на изгиб, кH, не менее 5
Длина пути утечки, мм, не менее 319
Вес, кг, не более 2,0

Варианты обозначения: Изолятор ОСК-5-20 УХЛ2, ОСК5-20 УХЛ2
