Полимерный опорный изолятор ОСК 16-35-Н-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-011-54276425-2004.

Преимущества изолятора ОСК 16-35-Н-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства, лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ОСК-16-35-Н-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: нет.

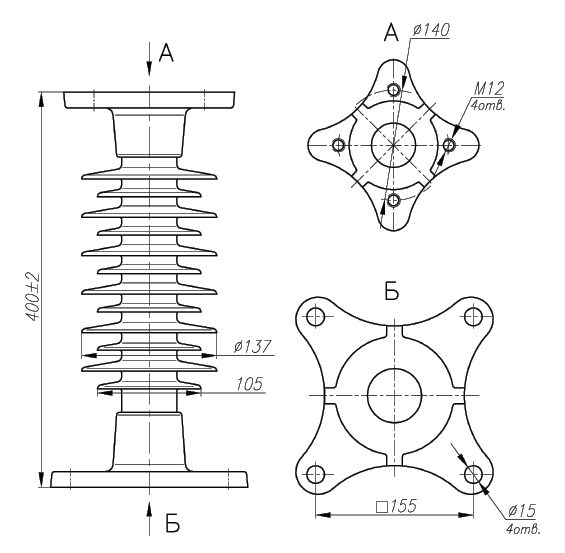

Изолятор ОСК 16-35-Н-2 УХЛ1

Изолятор ОСК 16-35-Н-2 УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 95
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 80
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 190
Механическая разрушающая сила на изгиб, кH, не менее 16
Механический разрушающий крутящий момент, Нм, не менее 640
Длина пути утечки, мм, не менее 930
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более II
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более IV
Вес, кг, не более 9,1



Варианты обозначения: Изолятор ОСК16-35-Н-2УХЛ1, OCK-16-35-Н-2 УХЛ1
