Полимерный опорный изолятор ОСК 16-10-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-015-54276425-2005.

Преимущества изолятора ОСК 16-10-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор изготавливается в двух вариантах исполнения в зависимости от диаметра крепежных отверстий и габаритных размеров фланцев.

Изолятор ОСК-16-10-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: изолятор ОШН-20-80 УХЛ1, ОНШ-10-2000 УХЛ1, ИШД-10.





Изолятор ОСК 16-10-2 УХЛ1
, ОСК 16-10-Б-2 УХЛ1

Изолятор ОСК 16-10-2 УХЛ1, ОСК-16-10-Б-2 УХЛ1, ОСК-16-10-В-4 УХЛ1  - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

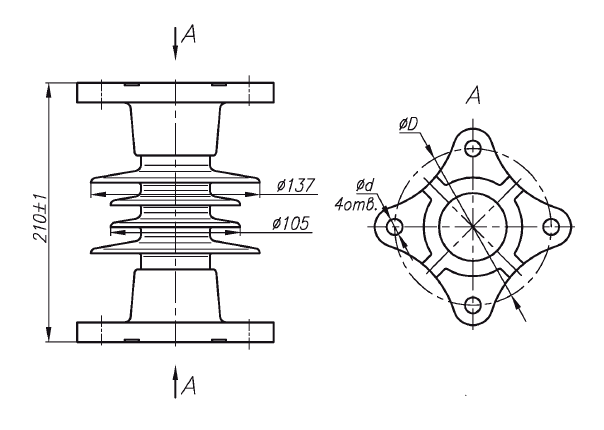

Габаритные размеры:

Наименование параметра Верхний фланец Нижний фланец
D, мм d, мм D, мм d, мм
Изолятор ОСК-16-10-2 УХЛ1 120 4 отв. М12 120 4 отв. Ø15
Изолятор ОСК-16-10-Б-2 УХЛ1 127 4 отв. Ø13 127 4 отв. Ø13

Технические характеристики:

Наименование параметра ОСК 16-10-2 УХЛ1,
ОСК 16-10-Б-2 УХЛ1
Номинальное рабочее напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 42
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 28
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 13
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 75
Механическая разрушающая сила на изгиб, кH, не менее 16
Механический разрушающий крутящий момент, Нм, не менее 640
Длина пути утечки, мм, не менее 300
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более II
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более IV
Вес, кг, не более 6,4



Варианты обозначения: Изолятор ОСК-16-10-2 УХЛ1, ОСК16-10-2 УХЛ1
