Изолятор ОСК-10-110-Д-4 УХЛ1 (опорный, стержневой, кремнийорганический), предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 110 кВ частотой 50 Гц.
Изолятор изготавливается в соответствии с впервые введенным в 2003 году ГОСТ Р 52082-2003 "Изоляторы полимерные опорные наружной установки на напряжение 6-220кВ. Общие технические условия" и ТУ 3494-004-59116459-05 "Изоляторы полимерные опорные типа ОСК" разработанными и выпущенными ОАО"ФСК ЕЭС" с регистрацией в Госстандарте.

Преимущества изолятора ОСК-10-110-Д-4 УХЛ 1:

  • Срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • устойчив к ошибкам персонала при монтаже и эксплуатации.

Цена изоляторов серии ОСК из кремнийорганической резины уже сейчас сопоставима с ценой заменяемых фарфоровых аналогов, при значительно более высоких эксплуатационных характеристиках.

Условное обозначение опорного изолятора по ГОСТ 52082-03:

"О" - опорный.
"С" - стержневой.
"К" - защитная оболочка кремнийорганическая.
"10" - минимальное разрушающее усилие на изгиб, в кН.
"110" - номинальное напряжение, в кВ.
"Д" - индекс модификации, исполнение фланцев.
"4" - степень загрязнения по ГОСТ 9920.
"УХЛ1" - климатическое исполнение по ГОСТ 15150.

В комплект поставки изолятора входит:

- изолятор в упаковке по ГОСТ Р 52082-03;
- паспорт на каждый изолятор;
- руководство по эксплуатации;
-сертификат соответствия и свидетельство о приемке на партию изоляторов поставляемых в один адрес.

Заменяемый аналог - ИОСПК-10-110/480-04-II УХЛ1

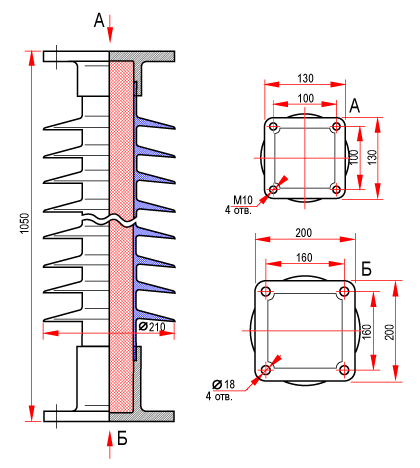

Изолятор ОСК-10-110-Д-4 УХЛ1

Изолятор ОСК-10-110-Д-4 УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

ПОКАЗАТЕЛЬ
ОСК-10-110-Д-4 УХЛ1
Номинальное напряжение, кВ
110
Наибольшее рабочее напряжение, кВ
126
Испытательное напряжение полного грозового импульса, не менее, кВ
450
50%-ное разрядное напряжение промышленной частоты в
загрязненном и увлажненном состоянии, кВ
110
При удельной поверхностной проводимости слоя загрязнения, мкСм
10
Мининимальная разрушающая сила на изгиб, кН, не менее
10
Минимальный разрушающий крутящий момент, не менее, кНхм
1
Строительная высота H, мм
1050
Длина пути утечки не менее, см
280
Установочный размер верхнего фланца, мм
100х100 4отв. М10
Установочный размер нижнего фланца, мм
160х160 4отв. D18
Масса, не более, кг
24

Варианты обозначения: Изолятор OCK-10-110-D-4 УХЛ1, ОСК10-110-Д-4 УХЛ1, ОСК-10-110Д-4 УХЛ1,
ОСК-10-110-Д-4 УХЛ 1, ОСК-10-110-Д4 УХЛ1
