Полимерный опорный изолятор ИОСК 8/35-II УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-003-54276425-2001.

Преимущества изолятора ИОСК 8/35-II УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства, лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ИОСК-8/35-II УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: изолятор С6-170-I УХЛ1, С8-170-I УХЛ1.

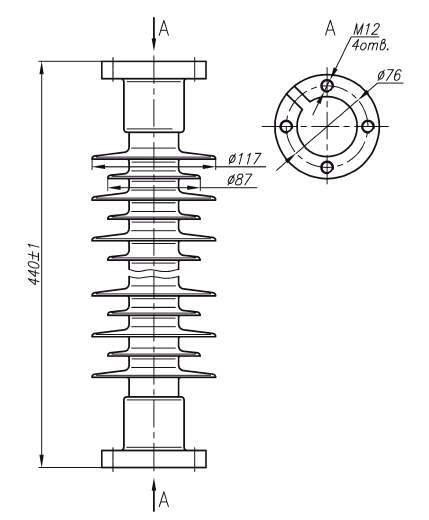

Изолятор ИОСК 8/35-II УХЛ1

Изолятор ИОСК 8/35-II УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование параметра ИОСК-8/35-II УХЛ1
Номинальное рабочее напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 95
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 80
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 42
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 190
Механическая разрушающая сила на изгиб, кH, не менее 8
Механический разрушающий крутящий момент, Нм, не менее 400
Длина пути утечки, мм, не менее 1050
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более II
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более IV
Вес, кг, не более 7,0



Варианты обозначения: Изолятор ИОСК8/35-II УХЛ1, ИОСК8/35-IIУХЛ1
