Полимерный опорный изолятор ИОСК 6-150-1500-1 УХЛ1, ИОСК 6-150-1500-2 УХЛ1 и ИОСК 6-150-1500-3 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 150 кВ.
Опорные полимерные изоляторы ИОСК-6-150-1500 УХЛ1 изготавливаются в трех вариантах исполнения в зависимости от длины пути утечки внешней изоляции и рассчитаны для эксплуатации в районах с I, II и III степенью загрязнения атмосферы согласно ГОСТ 9920. Также, возможно применение данных типов изоляторов в распределительных устройствах номинальным напряжением 110 кВ в районах с очень сильной (IV) степенью загрязнения атмосферы согласно ГОСТ 9920.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУ У 31.6-31279430-007:2005.

Преимущества изолятора ИОСК 6-150-1500 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации.

Заменяемый фарфоровый аналог: колонка изоляторов ИОС-110-400 УХЛ1 + ИОС-35-1000 УХЛ1.





Полимерный изолятор ИОСК 6-150-1500-1 УХЛ1
, ИОСК 6-150-1500-2 УХЛ1 и ИОСК 6-150-1500-3 УХЛ1

Изолятор ИОСК 6-150-1500-1 УХЛ1, ИОСК 6-150-1500-2 УХЛ1 и ИОСК 6-150-1500-3 УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование характеристик Норма для изоляторов
ИОСК 6-150-1500-1 ИОСК 6-150-1500-2

ИОСК 6-150-1500-3

Номинальное напряжение, кВ

150

Разрушающая механическая сила на изгиб, кН не менее

6

Длина пути утечки, мм

2900

3900

4250

Выдерживаемое напряжение промышленной частоты под дождем в течение 1 минуты, кВ не менее

300

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

650

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения 10+/-1,0 мкСм, кВ не менее

150

Прогиб изолятора при приложении Ризг.=1,5 кН, мм не более

20

Масса изолятора, кг 39,5

42,5

43,5

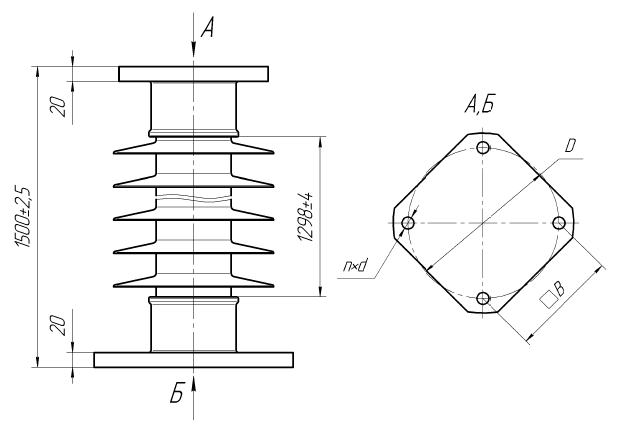

В - верхний фланец, мм 120х120
4хМ12
120х120
4хМ12
120х120
4хМ12
Н - нижний фланец, мм 160х160
4xØ18
160х160
4xØ18
160х160
4xØ18
Примечание.
Присоединительные размеры фланцев могут быть выбраны из ряда:
- 120х120 - 4хМ12;
- 120х120 - 4хØ13;
- Ø127 - 4хМ16;
- Ø140 - 4хМ12;
- 160х160 - 4xМ16;
- 160х160 - 4xØ18;
- Ø178 - 4xØ18;
- 180х180 - 4хØ18;
- Ø200 - 4xØ18;
- Ø254 - 8xØ18;
- или изменены по согласованию с заказчиком.

Варианты обозначения: Изолятор ИОСК-6-150-1500-1 УХЛ1, ИОСК-6-150-1500-2 УХЛ1, ИОСК 6-150-1500-3 УХЛ1, ИОСК6-150-1500-1 УХЛ1, ИОСК6-150-1500-2 УХЛ1, ИОСК6-150-1500-3 УХЛ1, ИОСК6-150-1500-1УХЛ1, ИОСК6-150-1500-2УХЛ1, ИОСК6-150-1500-3УХЛ1
