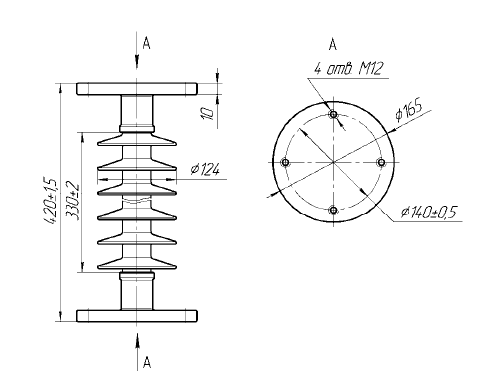

Изолятор ИОСК 35-500-IV УХЛ1

Полимерный опорный изолятор ИОСК 35-500-IV УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006.

Преимущества изолятора ИОСК 35-500-IV УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства; лёгкий вес;
более стоек к актам вандализма;
изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог: изолятор ОНС-35-500, СТ-35, ИОС-35-500-01, ИОС-35-500-02

Изолятор ИОСК 35-500-IV-02 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-27

Номинальное напряжение, Кв

Разрушающая механическая сила на изгиб, Кн не менее

Длина пути утечки, мм

950

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем

110
85

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

195

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии, кВ не менее

Масса изолятора, кг:
- ИОСК-35-500-IV УХЛ1
- ИОСК-35-500-IV-01 УХЛ1
- ИОСК-35-500-IV-02 УХЛ1

5,64
6,62
6,67

Варианты обозначения: Изолятор ИОСК-35-500-IV УХЛ1, ИОСК35-500-IV УХЛ1, ИОСК35-500-IVУХЛ1

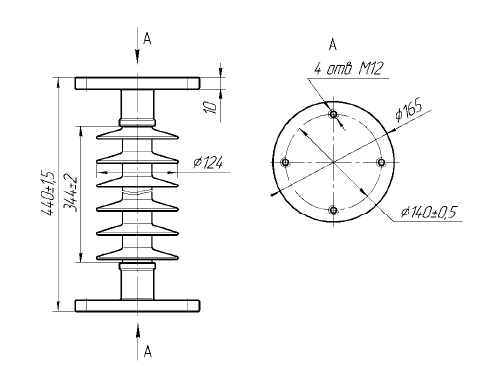

Изолятор ИОСК 35-500-IV-01 УХЛ1

Изолятор ИОСК 35-500-IV-02 УХЛ1
