Полимерный опорный изолятор ИОСК 20-10-210-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 10 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины.

Преимущества изолятора ИОСК 20-10-210-2 УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства; лёгкий вес;
более стоек к актам вандализма;
изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог: ИШД-10 У1, ОНШ-10-20, ОНШ-10-2000, ОШН-20-80.

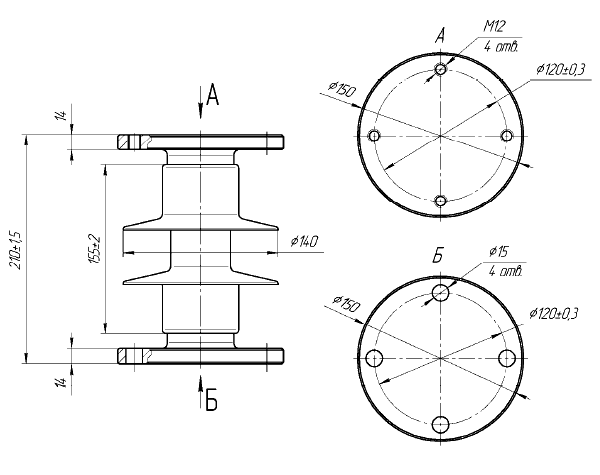

Изолятор ИОСК 20-10-210-2 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-56

Номинальное напряжение, Кв

Разрушающая механическая сила на изгиб, Кн не менее

Длина пути утечки, мм

300

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем

42
28

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии, кВ не менее

Масса изолятора, кг

5,8
