Полимерный опорный изолятор ИОСК 16-35-560-1 УХЛ1, ИОСК 16-35-560-1 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУ У 31.6-31279430-007:2005.

Преимущества изолятора ИОСК 16-35-560-1 УХЛ1 и ИОСК 16-35-560-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог изолятора: C16-200 I УХЛ1, С16-200 II УХЛ1

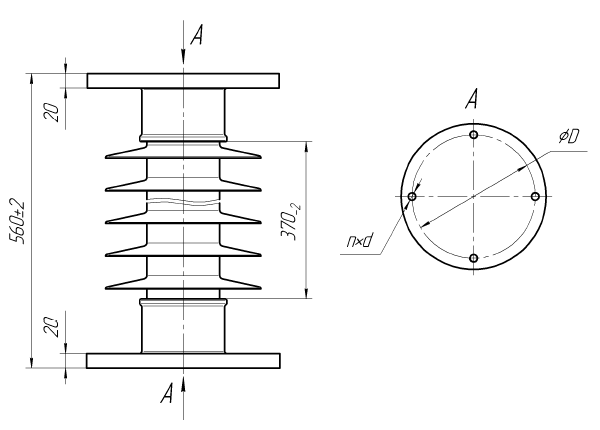

Изолятор ИОСК 16-35-560-1 УХЛ1
и ИОСК 16-35-560-2 УХЛ1

Изолятор ИОСК 16-35-560-1 УХЛ1 и ИОСК 16-35-560-2 УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование характеристик Норма для изоляторов
ИОСК 16-35-560-1

ИОСК 16-35-560-2

Номинальное напряжение, кВ

35

Разрушающая механическая сила на изгиб, кН не менее

16

Длина пути утечки, мм

800

1200

Выдерживаемое напряжение промышленной частоты в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем



95
80

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

200

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии, кВ не менее

42

Прогиб изолятора при приложении Ризг.=1,5 кН, мм не более

5

Масса изолятора, кг

18,3

19,5
Присоединительные размеры фланцев:
В - верхний фланец, мм Ø127
4хМ16
Ø127
4хМ16
Н - нижний фланец, мм Ø127
4хМ16
Ø127
4хМ16
Примечание.
Присоединительные размеры фланцев могут быть выбраны из ряда:
- 120х120 - 4хМ12;
- 120х120 - 4хØ13;
- Ø127 - 4хМ16;
- Ø140 - 4хМ12;
- 160х160 - 4xМ16;
- 160х160 - 4xØ18;
- Ø178 - 4xØ18;
- 180х180 - 4хØ18;
- Ø200 - 4xØ18;
- Ø254 - 8xØ18;
- или изменены по согласованию с заказчиком.

Варианты обозначения: Изолятор ИОСК-16-35-560-1 УХЛ1, ИОСК-16-35-560-2 УХЛ1, ИОСК16-35-560-1 УХЛ1, ИОСК16-35-560-2 УХЛ1, ИОСК16-35-560-1УХЛ1, ИОСК16-35-560-2УХЛ1
