Полимерный опорный изолятор ОСК 16-3-4 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 3 кВ.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-015-54276425-2005.
Преимущества изолятора ОСК 16-3-4 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Изолятор изготавливается в трех вариантах исполнения в зависимости от диаметра крепежных отверстий.
Изолятор ОСК-16-3-4 УХЛ1 рассчитан на эксплуатацию в условиях IV степени загрязнения согласно ГОСТ 9920.
Заменяемый фарфоровый аналог: нет.
Изолятор ОСК 16-3-4 УХЛ1, ОСК 16-3-Б-4 УХЛ1, ОСК 16-3-В-4 УХЛ1

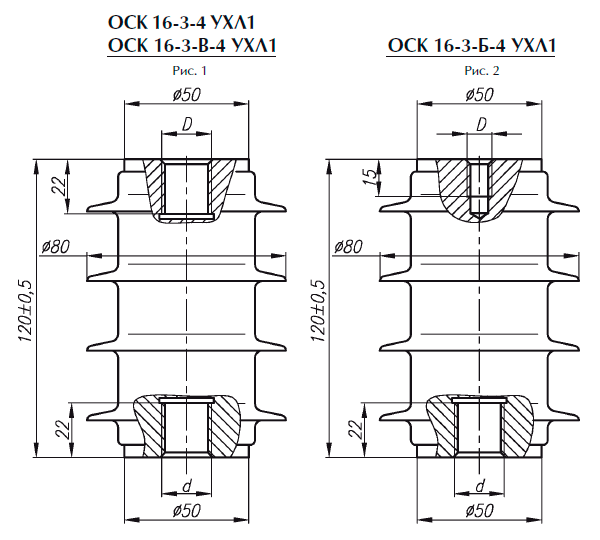

Габаритные размеры:
| Наименование параметра | Номер рисунка | D, мм | d, мм |
| Изолятор ОСК-16-3-4 УХЛ1 | 1 | М20 | М20 |
| Изолятор ОСК-16-3-Б-4 УХЛ1 | 2 | М10 | М20 |
| Изолятор ОСК-16-3-В-4 УХЛ1 | 1 | М16 | М16 |
Технические характеристики:
| Наименование параметра | ОСК 16-3-4 УХЛ1, ОСК 16-3-Б-4 УХЛ1, ОСК 16-3-В-4 УХЛ1 |
| Номинальное рабочее напряжение, кВ | 3 |
| Наибольшее рабочее напряжение, кВ | 3,6 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 24 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 10 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 8 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 40 |
| Механическая разрушающая сила на изгиб, кH, не менее | 16 |
| Механическая разрушающая сила при сжатии, кH, не менее | 400 |
| Длина пути утечки, мм, не менее | 190 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | IV |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII |
| Вес, кг, не более | 1,33 |
Варианты обозначения: Изолятор ОСК-16-3-4 УХЛ1, ОСК16-3-4 УХЛ1
