Полимерный опорный изолятор ИОСК 10-10-120-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ внутри и снаружи помещения.

Изолятор изготавливается в соответствии с требованиями СОУ МПЕ 40.1.51.302:2006.

Преимущества изолятора ОСК 8-10 УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор изготавливается пяти вариантах исполнения в зависимости от диаметра и количества отверстий в закладных деталях.

Изолятор ИОСК 10-10-120-2 УХЛ1 имеет унифицированную  конструкцию верхних и нижних фланцев и позволяет заменить изоляторы других исполнений типа ОСК-8-10-2 УХЛ2, ОСК-8-10-3 УХЛ2, ОСК-8-10-5 УХЛ2, ОСК-8-10-9 УХЛ2.

Заменяемый фарфоровый аналог: изолятор ИО-10-3,75, ИОР-10-3,75УХЛ2, ИОР-10-7,5 I УХЛ2, ИОР-10-7,5 III УХЛ2.

Заменяемый аналог российского производства ИОСК-10-8 УХЛ2, ОСК-8-10 УХЛ2.





Изолятор ИОСК 10-10-120-2 УХЛ1

Изолятор ИОСК 10-10-120-2 УХЛ1- ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

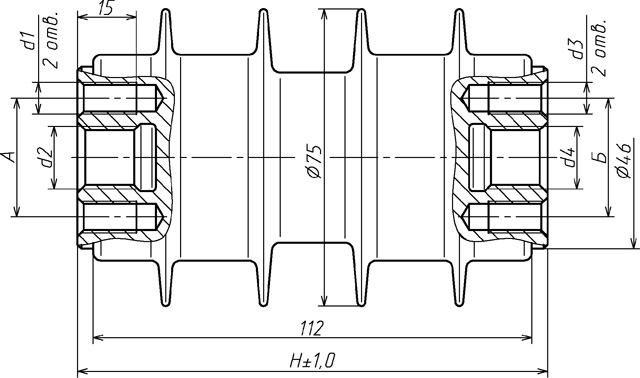

Габаритные размеры:

Наименование Н А d1 d2 Б d3 d4
Изолятор ИОСК 10-10-120-2 УХЛ1 120 23 М10 - - - М16
Изолятор ИОСК 10-10-120-2-01 УХЛ1
120 30 М8 М16 30 М8 М16
Изолятор ИОСК 10-10-120-2-02 УХЛ1 120 23 М10 - 23 М10 -
Изолятор ИОСК 10-10-120-2-03 УХЛ1 120 - - М10 - - М12
Изолятор ИОСК 10-10-120-2-04 УХЛ1 120 18 М8 - - - М12

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 50
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 80
Механическая разрушающая сила на изгиб, кH, не менее 8
Механическая разрушающая сила на сжатие, кH, не менее 400
Длина пути утечки, мм, не менее 210
Вес, кг, не более 1,1

Варианты обозначения: Изолятор ИОСК 10-10-120-2 УХЛ1
