Линейный штыревой полимерный изолятор ШПУ-20 УХЛ1 предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10-20 кВ.
Изолятор ШПУ-20 УХЛ1 производятся взамен фарфоровых изоляторов ШФ-20, ШФ-20Г, ШФ-20-1Г, а также полимерного изолятора ШП-20 УХЛ1.

ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШПУ-20 УХЛ1

-надежное, легкое и быстрое крепление изолятора.
-отсутствие контакта разнородных материалов штыря и изолятора внутри головки.
-время монтажа не превышает 30 секунд.
-монтаж может выполняться не квалифицированным персоналом.
-используется стандартный инструмент.
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-отсутствие стеклянной детали исключает вандализм в отношении изоляторов и снижает риск расстрела изоляторовиз оружия.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.
-срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки.





Изолятор ШПУ-20 УХЛ1

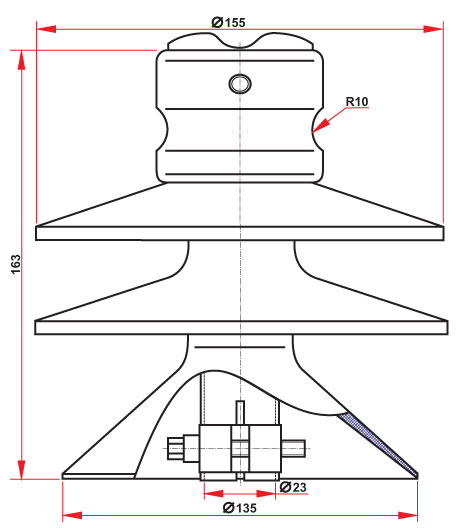

Изолятор ШПУ-20 УХЛ1 (штыревой полимерный) - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

ПОКАЗАТЕЛЬ
ШПУ-20 УХЛ1
Номинальное напряжение, кВ
20
Испытательное напряжение полного грозового импульса, не менее, кВ
125
Мининимальная разрушающая сила на изгиб, кН, не менее
13
Длина пути утечки не менее, см
40
Длина изоляционной части, мм
120
Степень загрязненности атмосферы
4 (VII)
Пробивное напряжение в изоляционной среде, кВ, не менее
150
Выдерживаемое напряжение промышленной частоты,в сухом состоянии,кВ
85
Выдерживаемое напряжение промышленной частоты,под дождем,кВ
65
Масса, не более, кг
1,5

Схема монтажа изолятора ШПУ-20 УХЛ1 (открывается в новом окне)

Варианты обозначения: Изолятор ШПУ-20 УХЛ1, ШПУ20 УХЛ1, ШПУ20УХЛ1, ШПУ20УХЛ 1, ШП-20 УХЛ1, ШП20 УХЛ1
