Проходной полимерный изолятор ИПК 10/2000-IV/IV УХЛ1 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на напряжение 10 кВ частоты до 100 Гц.

Структура условного обозначения изолятора:

  • ИП – изолятор проходной;
  • К – материал защитной оболочки изоляционной части – кремнийорганическая резина;
  • 10 – класс напряжения в кВ;
  • IV/IV – степень изоляции сторон изолятора по ГОСТ 9920;
  • УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Полимерный проходной изолятор ИПК 10/2000-IV/IV УХЛ1 рассчитан для эксплуатации в районах с IV степенью загрязнения атмосферы по ГОСТ 9920. Присоединительные размеры полимерного изолятора аналогичны фарфоровому ИПУ-10/2000-12,5 УХЛ1.





Изолятор ИПК-10/2000-IV/IV УХЛ1

ИПК-10/2000-IV/IV УХЛ1

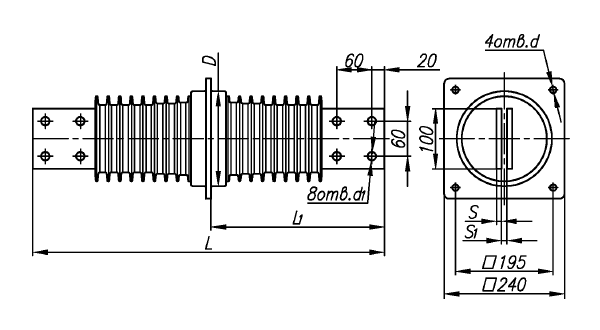

Технические характеристики и габаритные размеры:

Наименование параметра

Значение

Номинальное рабочее напряжение, кВ

10

Значение номинального тока, А

2000

Степень загрязнения сторон изолятора по ГОСТ 9920

IV/IV

L, мм

682

L1, мм

336

D, мм

195

d, мм

13

d1, мм

18

S, мм

10

S1, мм

11
