Линейный подвесной стержневой птицезащищенный полимерный изолятор с птицезащитным колпаком ЛКК-70/10-IV предназначен для изоляции и крепления проводов на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от минус 60 С до плюс 50 С в районах с I-IV степенью загрязненности (СЗ) атмосферы согласно ГОСТ 9920.

Данный тип изоляторов применяется в соответствии с требованиями ПУЭ в районах расселения крупных птиц для защиты изоляции от загрязнений, а также предотвращения гибели птиц. Электросетевые компании, также, несут большие потери, связанные с перекрытиями изоляторов птицами.

Изолятор снабжен усовершенствованным защитным колпаком вытянутой формы, который, сохраняя положительные качества круглого колпака традиционной формы позволяет дождям беспрепятственно смывать загрязнения с изолятора.

Преимущества птицезащищенных линейных полимерных изоляторов ЛКК-70/10-IV:

  • колпак препятствует загрязнению изолятора пометом.
  • вытянутая форма колпака вдоль провода препятствует перекрытию по струе помета птицы сидящей на траверсе над изолятором.
  • вытянутая форма колпака вдоль провода препятствует короткому замыканию при чистке клюва сидящей рядом птицы.
  • зауженная форма колпака поперек провода не препятствует естественной очистке изоляции дождями.




Изолятор ЛКК-70/10-IV

Изолятор ЛКК-70/10-IV ООО ПТК

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 50
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 40
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 100
Механическая разрушающая сила при растяжении, кH, не менее 70
Длина пути утечки, мм, не менее 500
Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более IV
Вес, кг, не более 2,7

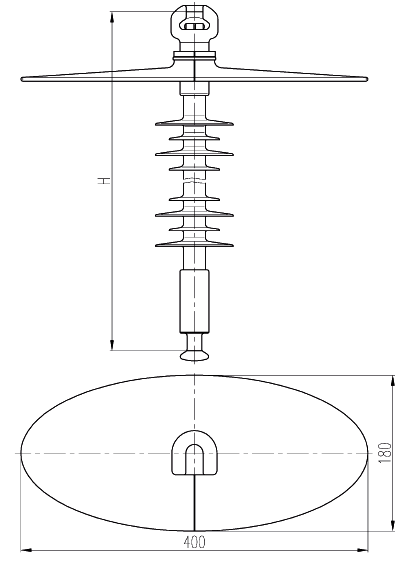

Строительная высота Н, мм 390
Количество заменяемых стеклянных изоляторов 2 шт. ПС-70Е



Варианты обозначения: Изолятор ЛКК-70/10-4, ЛКК70/10-IV, ЛКК70/10-4
