Линейный
высоковольтный ввод ГБМЛПУ-0-90-110/2000 (2ИЭ.800.009) предназначен
для проведения высокого напряжения через стены и перекрытия здания.
Высоковольтный ввод ГБМЛПУ-0-90-110/2000 (2ИЭ.800.009)

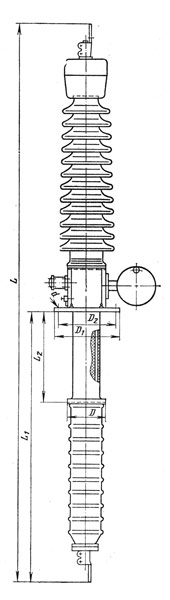

Габаритные размеры:
|
Тип ввода |
L, мм |
L1, мм |
L2, мм |
D, мм
|
D1, мм |
D2, мм |
d, мм |
Число отверстий |
| ГБМЛПУ-0-90-110/2000 (2ИЭ.800.009) | 3640 |
1820 |
600 |
245 |
420 |
360 |
24 |
4 |
Технические характеристики:
Наименование параметра |
Показатель
|
| Класс напряжения, кВ | 110 |
| Номинальный ток, А | 2000 |
| Емкость, пФ | 600 |
| Длина пути утечки, см. | 280 |
| Угол установки, град. | 90 |
| Масса, кг. | 376 |
В настоящее время высоковольтный ввод ГБМЛПУ-0-90-110/2000 (2ИЭ.800.009) не изготавливается и подлежит замене на современный аналог.
Варианты обозначения: Высоковольтный
ввод ГБМЛПУ-90-110/2000 (2ИЭ.800.009),
ГБМЛПУ/0-90-110/2000 (2ИЭ800009),
ГБМЛПУ-0-90-110/2000У1 (2ИЭ.800.009)
