Высоковольтный ввод с твердой изоляцией ГТТII-60-110/800 (ИВЕЮ.686351.017) предназначен для вывода высокого напряжения из бака трансформатора.




Высоковольтный ввод ГТТII-60-110/800 (ИВЕЮ.686351.017)

Высоковольтный ввод ГТТII-60-110/800 (ИВЕЮ.686351.017)

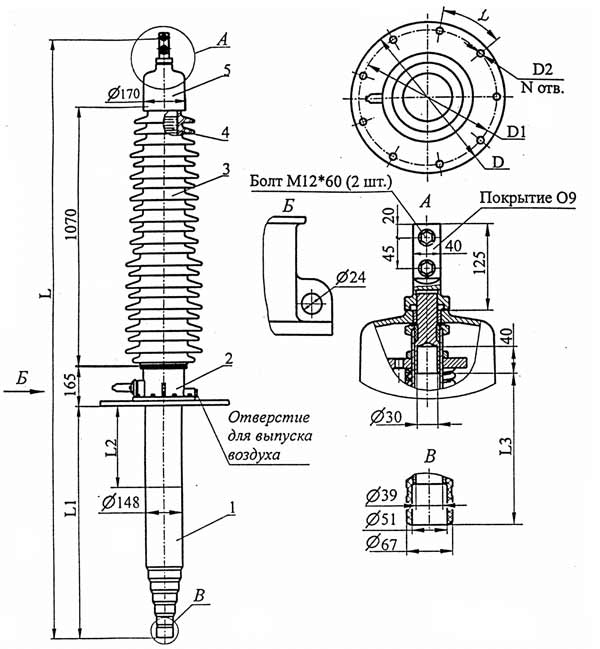

Габаритные размеры:

Тип ввода
L, мм
L1, мм
L2, мм
L3, мм
D, мм
D1, мм
D2, мм
N
L, град
ГТТ II-60-110/800 (ИВЕЮ.686351.017)
2280
770
300
2075
290
250
15
8
45

Технические характеристики:

Наименование параметра
Показатель
Класс напряжения, кВ
110
Максимальное фазное напряжение, кВ
73
Номинальный ток, А
800
Испытательное напряжение под дождем (1 мин., 50 Гц), кВ
230
Напряжение грозового испытательного импульса 1,2/50 мкс, кВ
550
Угол установки, град.
60
Масса, кг.
120
Масса масла, кг.
2,7

Варианты обозначения: Высоковольтный ввод ГТТ II-60-110/800 (ИВЕЮ686351.017), ГТТП-60-110/800 (ИВЕЮ.686351017), ГТТ 2 -60-110/630 (ИВЕЮ 686351020)
