Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКТII-45-150/2000 О1 (ИВЕЮ.686352.006) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.

Особенности конструкции ввода:

•  Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
•  Минимальное количество масла;
•  Отсутствие необходимости отбора проб масла в эксплуатации;
•  Простота конструкции, монтажа и эксплуатации;
•  Минимальная масса.

Ввод ГКТII-45-150/2000 О1 (ИВЕЮ.686352.006) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

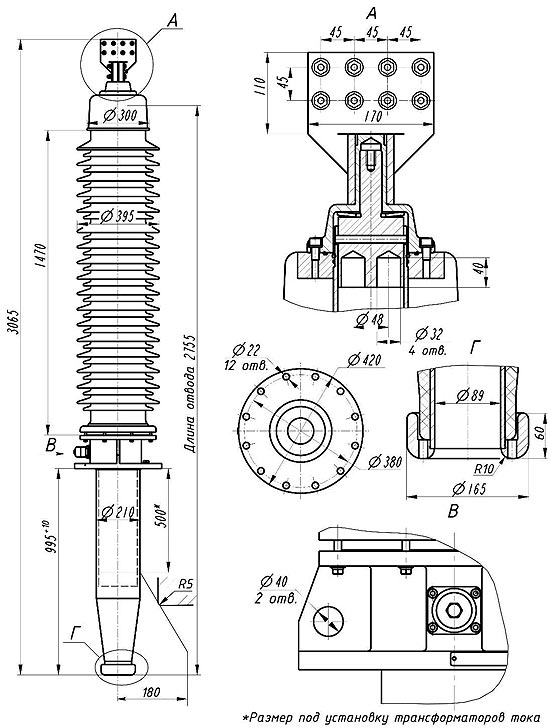

Высоковольтный ввод ГКТII-45-150/2000 О1 (ИВЕЮ.686352.006)

Высоковольтный ввод ГКТII-45-150/2000 О1 (ИВЕЮ.686352.006)

Технические характеристики:

Напряжение наибольшее рабочее 50 Гц

кВ

172

Напряжение наибольшее рабочее фазное

кВ

100

Напряжение испытательное для частичных разрядов (ЧР)

кВ

172

Уровень ЧР

пКл

<=10

Напряжение испытательное 50 Гц, 1 мин.

кВ

275

Напряжение испытательное грозового импульса полной волны 1,2/50мкс

кВ

650

Номинальный ток

А

2000

Максимальный ток, lmax

А

2000

Сечение проводника при lmax

кв. мм.

4х400

Ток термической стойкости в течение 2с, lth

кА

50

Ток динамической стойкости, ld

кА

125

Разрядное расстояние

мм

1470

Длина пути утечки min

мм

3900

Температура окружающей среды

град.

-60  +55

Температура масла трансформатора, максимальная среднесуточная

град.

90

Угол установки

град.

45

Испытательная консольная нагрузка

Н

2000

Масса

кг

270



Варианты обозначения: Высоковольтный ввод ГКТ II-45-150/2000 О1 (ИВЕЮ686352.006), ГКТП-45-150/2000 О1 (ИВЕЮ.686352006), ГКТ2-45-150/2000 О1 (ИВЕЮ686352006), ГКТ 2-45-150/2000 О1 (ИВЕЮ.686352-006)
