Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфоровой наружной изоляцией ГКТIII-45-220/1000 О1 (ИВЕЮ.686352.005) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКТIII-45-220/1000 О1 (ИВЕЮ.686352.005) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией.

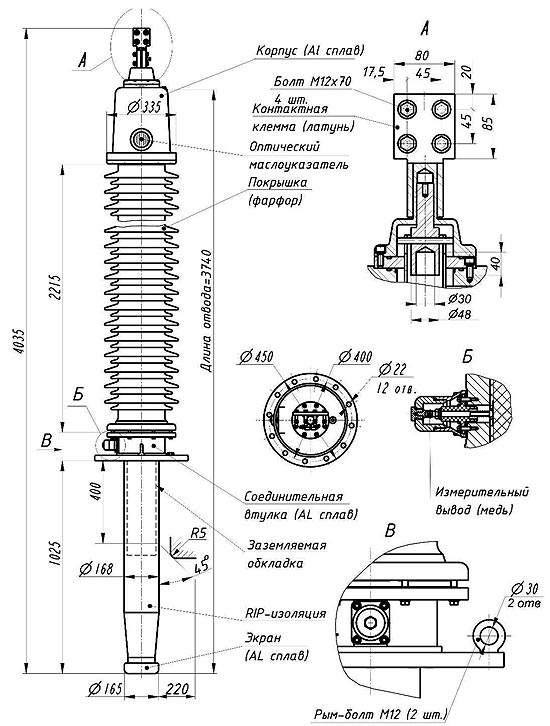

Высоковольтный ввод ГКТIII-45-220/1000 О1 (ИВЕЮ.686352.005)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
252 |
Напряжение наибольшее рабочее фазное |
кВ |
153 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
252 |
Уровень ЧР |
пКл |
<=10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
460 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
1050 |
Номинальный ток |
А |
1000 |
Максимальный ток, lmax |
А |
1000 |
Сечение проводника при lmax |
кв. мм. |
1х400 |
Ток термической стойкости в течение 2с, lth |
кА |
25 |
Ток динамической стойкости, ld |
кА |
62,5 |
Разрядное расстояние |
мм |
2215 |
Длина пути утечки min |
мм |
6300 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
45 |
Испытательная консольная нагрузка |
Н |
1600 |
Масса |
кг |
300 |
Варианты обозначения: Высоковольтный ввод ГКТ III-45-220/1000 О1 (ИВЕЮ686352.005), ГКТШ-45-220/1000 О1 (ИВЕЮ.686352005), ГКТ3-45-220/1000 О1 (ИВЕЮ686352005), ГКТ 3-45-220/1000 О1 (ИВЕЮ.686352-005)
