Шинная опора ШО-110 УXЛ1 предназначена для поддержания проводов (шин) в сетях переменного тока напряжением 110 кВ частотой до 60 Гц.
Опоры изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 при этом:
- рабочее значение температуры окружающего воздуха от + 40С до - 60 С;
- высота над уровнем моря не более 1000 м;
- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с при гололёде с толщиной корки льда до 20 мм;
- окружающая среда не взрывоопасная.

Содержание коррозионно-активных агентов по ГОСТ 15150-69 для атмосферы типа I и II. Условное обозначение опоры шинной на 110 кВ:
Ш- шинная
О - опора
110 - номинальное напряжение, кВ
I, II, Б - степень загрязнения по ГОСТ 9920-89 (при изоляции исполнения I индекс отсутствует); 1, 2 - конструктивное типоисполнение шинодержателя шинной опоры по количеству присоединяемых проводов
УХЛ - климатическое исполнение по ГОСТ 15150-69;
1 - категория размещения по ГОСТ 15150-69.

Пример записи обозначения опоры на напряжение 110 кВ с изоляцией для степени загрязнения II с креплением одного провода при ее заказе и в документации другого изделия: "Опора шинная ШО-110.II-1 УХЛ1 ТУ 3414-015-53467867-2005".

Конструктивно шинная опора для поддержания проводов состоит из изолятора или колонки изоляторов и шинодержателя, состоящего из одной или двух пар колодок, позволяющих крепить одну или две шины.

Шинные опоры ШО-110 УХЛ1 выпускаются на базе модернизированных изоляторов типа ИОС-110-600М УХЛ1, С4-450-I (-II) М УХЛ1. Более современный тип шинных опор изготавливается на базе изоляторов С4-450 I М УХЛ1 для нормальной степени загрязнения и С4-450 II М УХЛ1 – для районов с повышенной степенью загрязнения атмосферы (II степень загрязнения по ГОСТ 9920).

Шинная опора с усиленной изоляцией на базе изолятора С4-450 II М УХЛ1 имеет маркировку ШО-110.II УХЛ1.

Также, в настоящее время изготавливаются шинные опоры на 110 кВ на базе изоляторов ИОС-110-600 М УХЛ1. При этом, шинная опора для нормальной степени загрязнения на базе изолятора ИОС-110-600 М УХЛ1, также имеет обозначение ШО-110 УХЛ1. Шинная опора с усиленной изоляцией на базе изоляторов ИОС-М состоит из колонки опорно–стержневых изоляторов ИОС-110-1250 М УХЛ1 и ИОС-35-1000 УХЛ1 и имеет обозначение ШО-110Б УХЛ1.

Как правило, шинные опоры на базе изоляторов серии ИОС применяются для замены старых опор при ремонте. В новых проектах, как правило, применяются опоры на базе изоляторов С4-450.

Все типы шинных опор на 110 кВ позволяют закрепить 1-2 провода диаметром до 30 мм.

По дополнительному заказу возможна поставка шинных опор ШО-110 УХЛ1 на три провода, а также опорных тумб длиной 2774 мм.





Шинная опора ШО-110-1 УХЛ1, ШО-110.II-1 УХЛ1

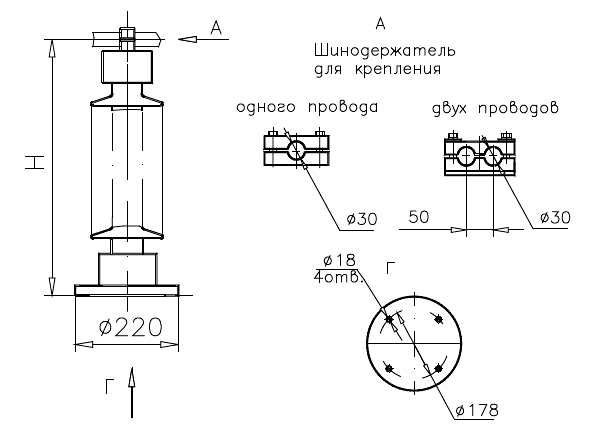

, ШО-110-2 УХЛ1, ШО-110.II-2 УХЛ1 на базе изоляторов С4-450 М УХЛ1

Шинная опора ШО-110-1 УХЛ1, ШО-110.II-1 УХЛ1, ШО-110-2 УХЛ1, ШО-110.II-2 УХЛ1

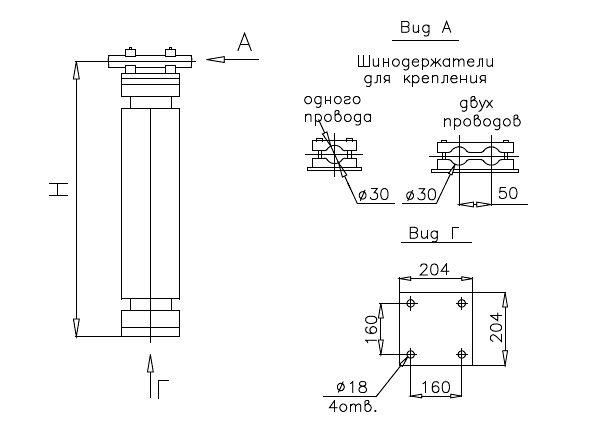

Шинная опора ШО-110-1 УХЛ1, ШО-110-2 УХЛ1 на базе изоляторов ИОС-М

Шинная опора ШО-110-1 УХЛ1, ШО-110-2 УХЛ1 на базе изоляторов ИОС-М

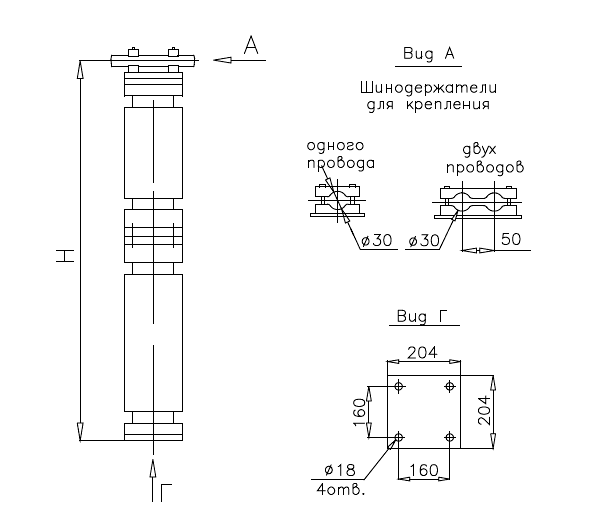

Шинная опора ШО-110Б-1 УХЛ1, ШО-110Б-2 УХЛ1

Шинная опора ШО-110Б-1 УХЛ1, ШО-110Б-2 УХЛ1

Технические характеристики:

Тип опоры, категория размещения, климатическое исполнение

Кол-во подсоединяемых проводов, шт.

Диаметр подсоединяемых проводов, мм

Допустимое тяжение проводов, Н

Удельная длина пути утечки, см/кВ

Высота, мм

Масса, кг

ШО-110Б-1 УХЛ1

1

30

1480

2,25

1640

124,7

ШО-110Б-2 УХЛ1

2

1640

123,7

ШО-110-1 УХЛ1

1

1,5

1125

77,8

ШО-110-2 УХЛ1

2

1125

77,7

ШО-110.II-1 УХЛ1

1

2,25

1125

77,8

ШО-110.II-2 УХЛ1

2

1125

77,7
