Изолятор ИПУ-10/630-7,5 УХЛ1 (овальный фланец) - ООО ПТК ЭНЕРГОМАШ (Украина)

Изолятор ИПУ-10/630-7,5 УХЛ1 (овальный фланец) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, атакже для закрытых токопроводов.

Изолятор ИПУ-10/630-7,5 УХЛ1, как правило применяется для ремонта и комплектации трансформаторных подстанций КТП мощностью до 100, 160, 200, 300, 400, 630 кВа.

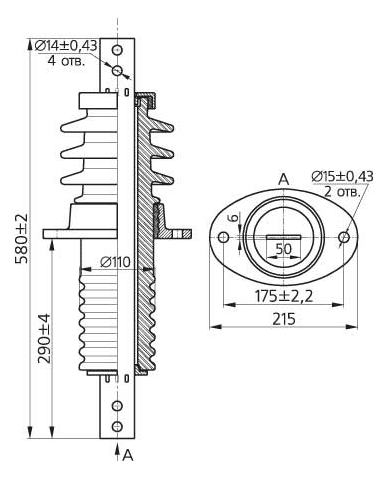

Изолятор ИПУ-10/630-7,5 УХЛ1 (овальный фланец)

Технические характеристики:

Наименование параметра

Показатель

Номинальное напряжение, кВ

Номинальный ток, А

630

Минимальная разрушающая сила на изгиб, кН

7,5

Длина пути утечки, см

30,0

Масса, кг.

8,0

Варианты обозначения: Изолятор ИПУ-10/630-7,50 УХЛ1, ИПУ-10/630-750 УХЛ1, ИПУ-10/630-7,5 УХЛ 1,
ИПУ10/630-7,5 УХЛ1, ИПУ10/630-7,50 УХЛ1
