Шинный компенсатор КШМ предназначен для компенсации температурных расширений  медных шин плоского сечения.
Структура условного обозначения компенсаторов КШМ:

  • К – компенсатор;
  • Ш – шинный;
  • М – для алюминиевых шин;
  • А х Б – сечение шины в милиметрах;
  • С, Б – тип присоединения компенсатора к шине (Б – болтовое, С – сварное);
  • У2 – климатическое исполнение  и категория размещения по ГОСТ 15150-69.

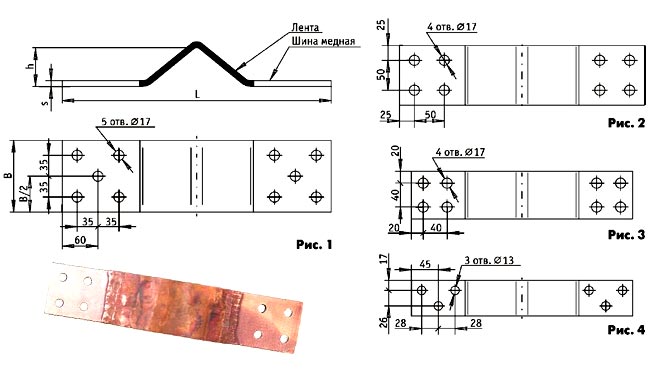

Компенсатор КШМ 120x10 Б У2, КШМ 100x10 Б У2, КШМ 80x10 Б У2,
КШМ 60x10 Б У2
(болтовое соединение)

Компенсатор КШМ 120x10 Б У2, КШМ 100x10 Б У2, КШМ 80x10 Б У2, КШМ 60x10 Б У2 (болтовое соединение)

Технические характеристики:

Тип компенсатора

Размеры шины, мм

Номинальный ток, А

Размеры, мм

Масса, кг

s

h

L

В

Компенсатор КШМ 120x10 Б У2

120x10

2500

10

65

450

120

5,35

Компенсатор КШМ 100x10 Б У2

100x10

2000

10

65

410

100

4,09

Компенсатор КШМ 80x10 Б У2

80x10

1600

10

65

370

80

2,92

Компенсатор КШМ 60x10 Б У2

60x10

1250

10

65

370

60

2,10

Компенсатор КШМ 120x10 C У2, КШМ 100x10 C У2, КШМ 80x10 C У2,
КШМ 60x10 C У2
(сварное соединение)

Компенсатор КШМ 120x10 С У2, КШМ 100x10 С У2, КШМ 80x10 С У2, КШМ 60x10 С У2 (сварное соединение)

Технические характеристики:

Тип компенсатора

Размеры шины, мм

Номинальный ток, А

Размеры, мм

Масса, кг

s

h

L

В

Компенсатор КШМ 120x10 С У2

120x10

2500

10

65

300

120

3,72

Компенсатор КШМ 100x10 С У2

100x10

2000

10

65

300

100

3,14

Компенсатор КШМ 80x10 С У2

80x10

1600

10

65

300

80

2,45

Компенсатор КШМ 60x10 С У2

60x10

1250

10

65

300

60

1,71
